Technical Curved Surface Panel, Roof System
DONGYANG GTS Inc.
40 years of accumulated know-how and solutions
비정형 곡면 시스템
(주)동양GTS는 1985년 창립하여 건축자재 생산과 건설업의 길을 걸어온 업체입니다.
X-RIB Panel + Basicform

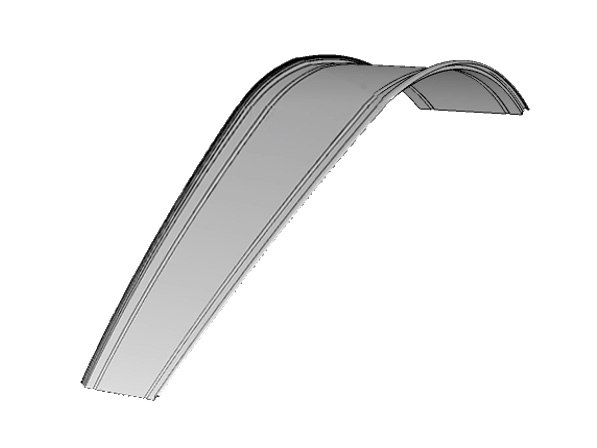

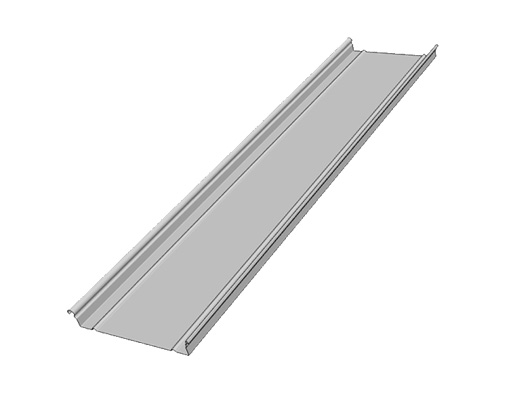

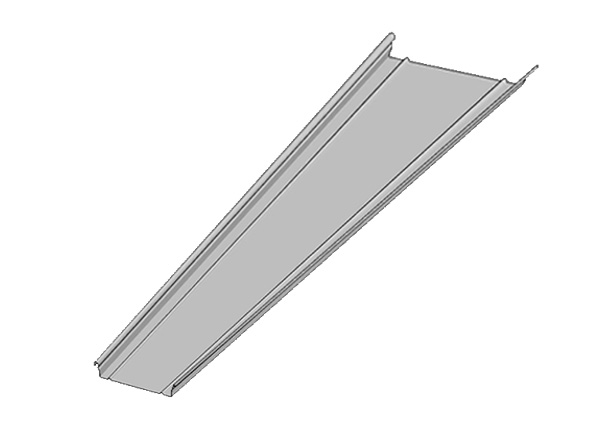

X-Rib Panel : 곡면 형성이 가능한 패널입니다.
Profile Type
기본
라운드 밴딩
대각
대각 라운드 밴딩

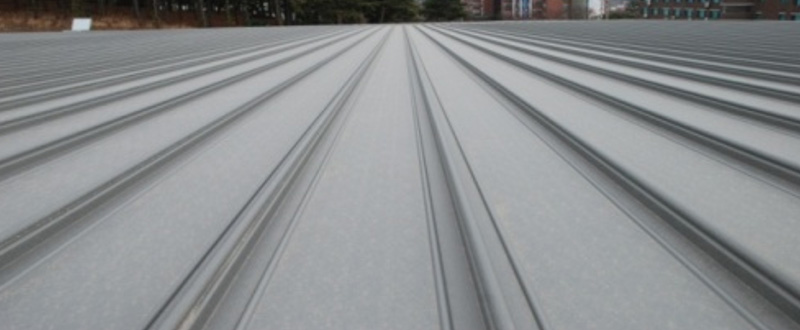

Long Span (기본) - 62m 공사

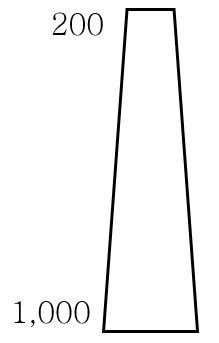

Tapered(대각) - 250~1,000mm 공사

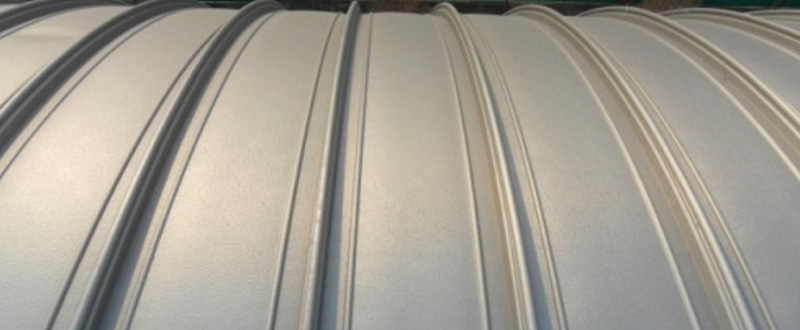

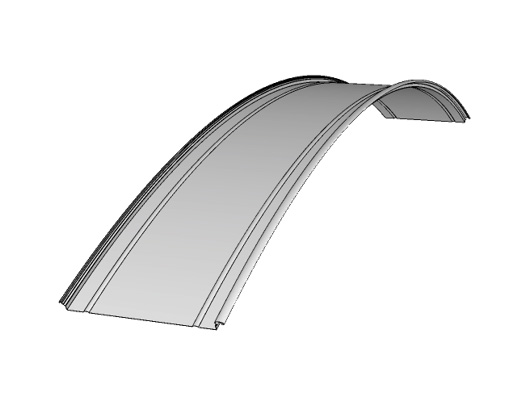

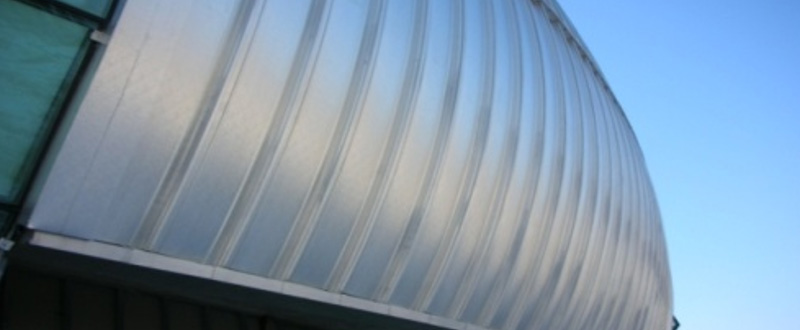

Curving(라운드밴딩) - 3,500R 공사
3Dimension(대각 라운드 밴딩)
1. 재료별 두께에 따른 곡률치수와 유효 대각치수
| Item | Thickness(mm) | Natrual Convex | Curving Machine | Tapered |
|---|---|---|---|---|
| Radius(mm) | Radius(mm) | Shot Length ~ Long Length(mm) | ||
| Steel Sheet | 0.6 | 20,000 | X |  |
| 0.7 | 20,000 | 8,000 | ||
| 0.8 | 20,000 | 8,000 | ||
| Aluminium | 0.8 | 20,000 | 4,000 | |
| 0.9 | 20,000 | 4,000 | ||
| 1.0 | 20,000 | 4,000 |
2. 기본포밍 재료 및 유효치수
| Aluminium Stucco Embossed | 0.8 / 0.9 / 1.0 mm |
|---|---|
| Aluminium PVDF | 0.8 / 0.9 / 1.0 mm |
| Steel Sheet PVDF | 0.6 / 0.7 / 0.8 mm |
| Titanium Zinc | 0.8 / 0.9 mm |
| Copper | 0.7 / 0.8 / 0.9 mm |
PVDF코팅시 주문을 하면 원하는 칼라를 고를실 수 있습니다.

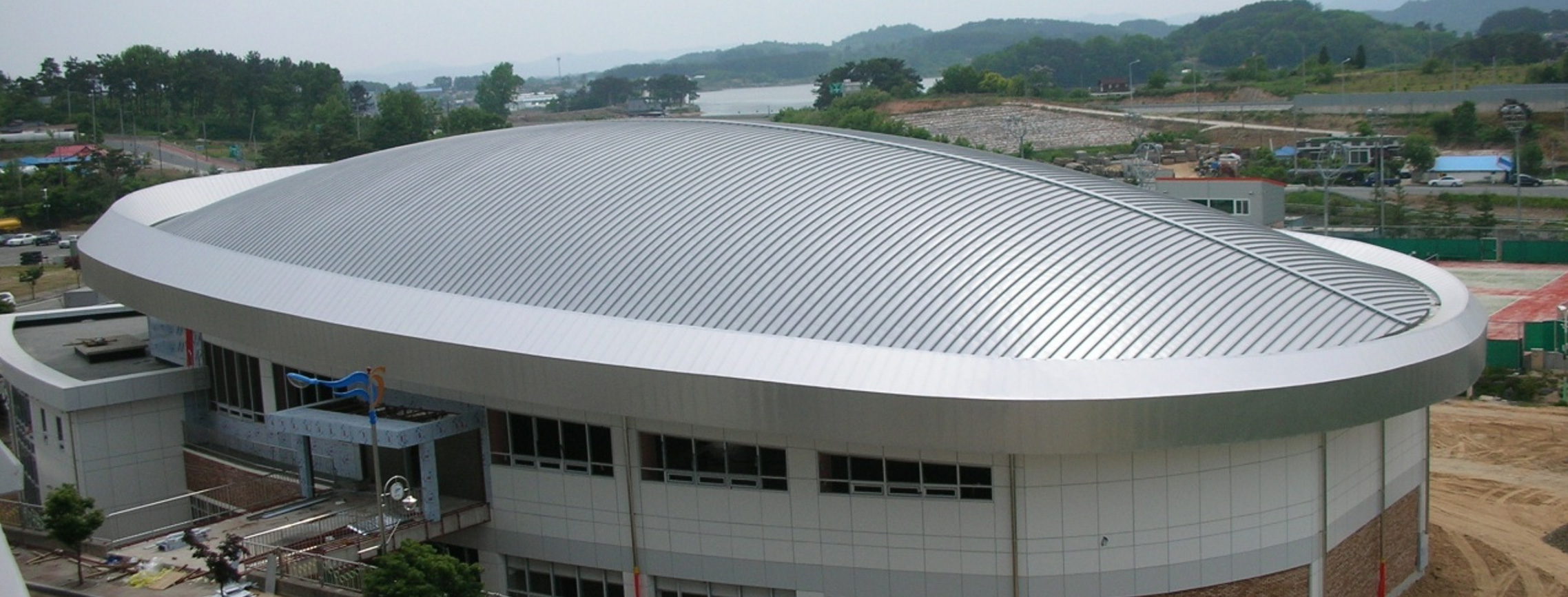

열월 체육관
데크재 설치 (평탄면 형성됨)

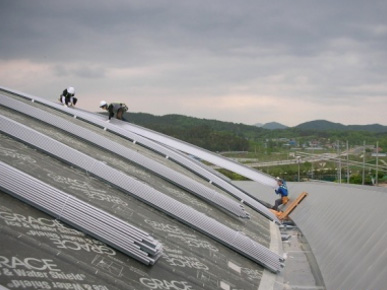

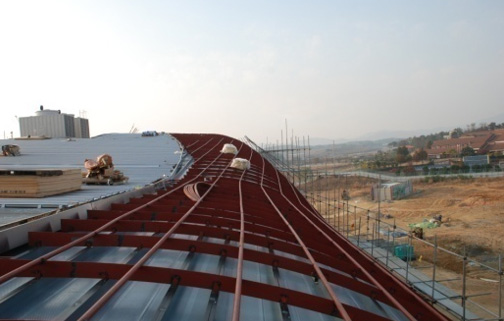

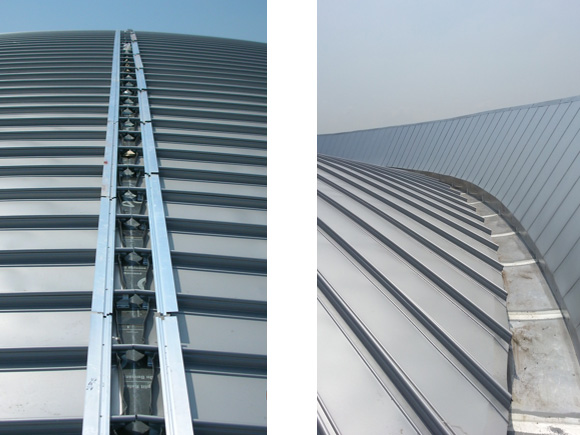

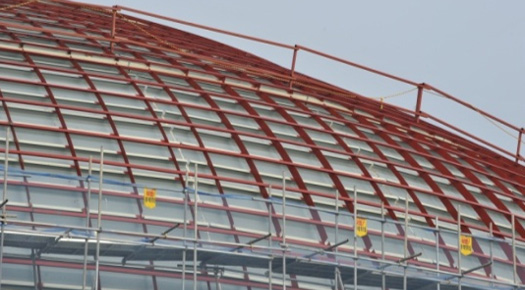

Basicfrom 설치 (2방향 곡면 형성됨)

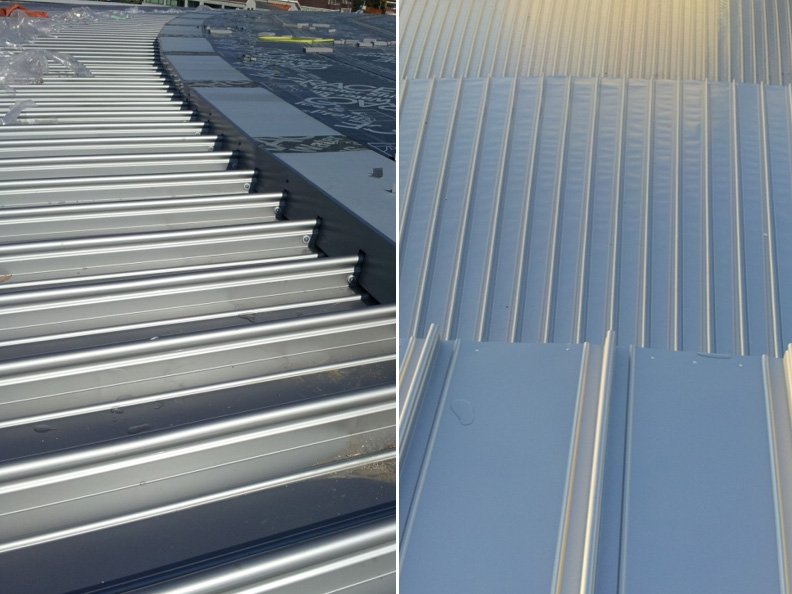

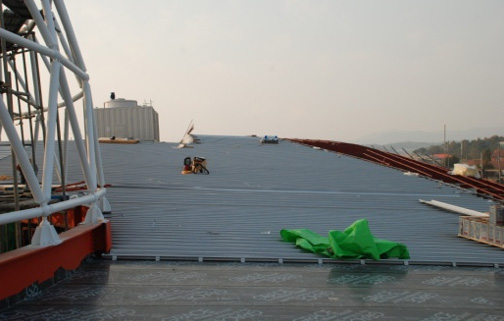

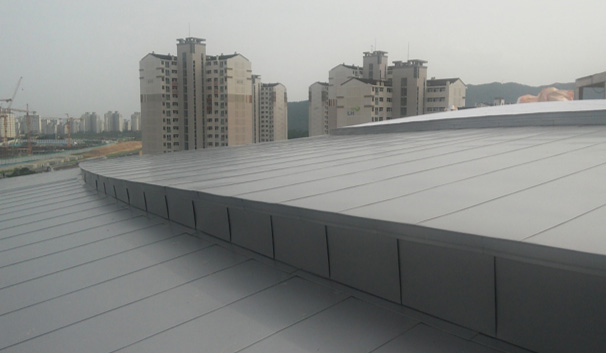

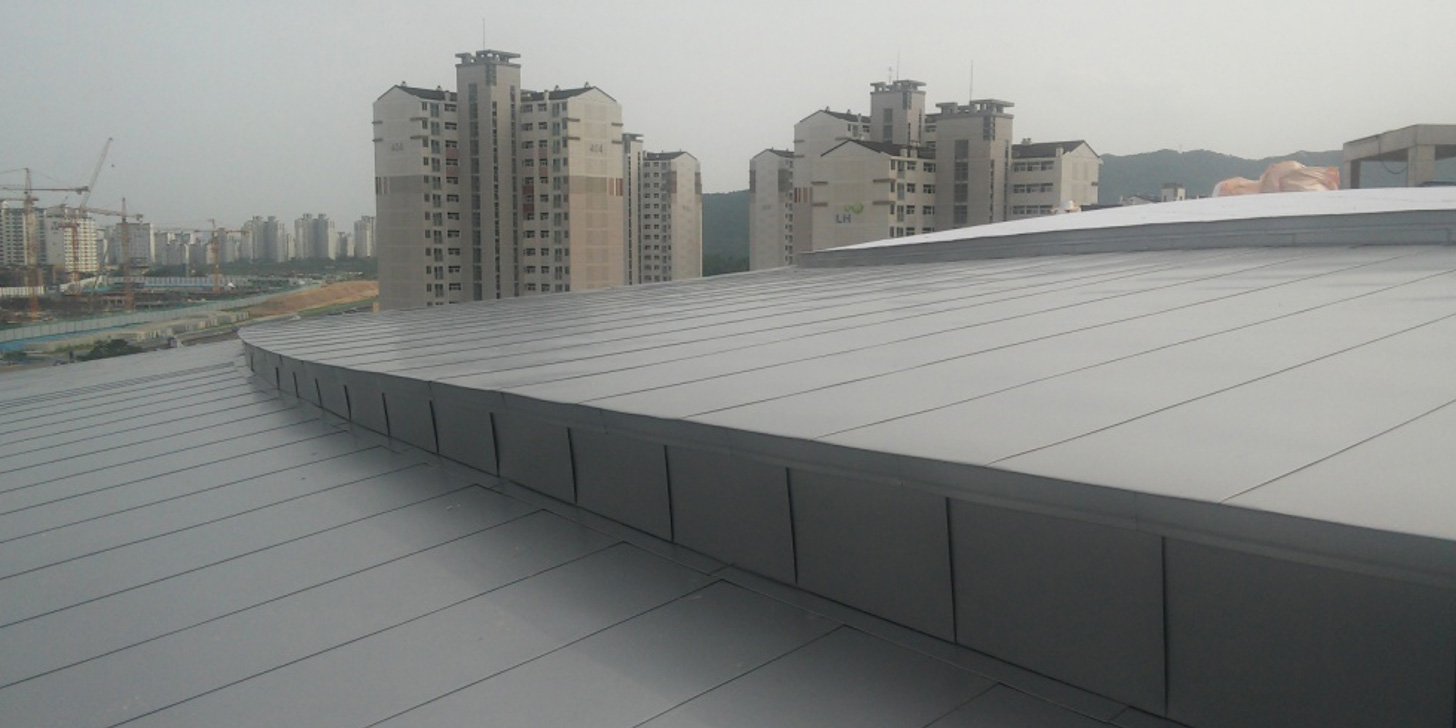

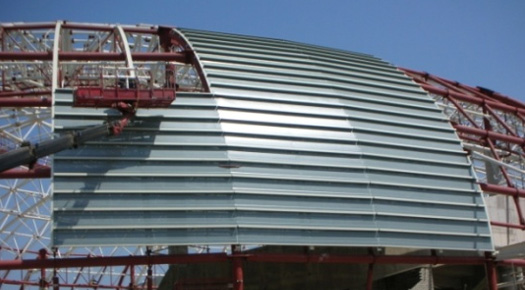

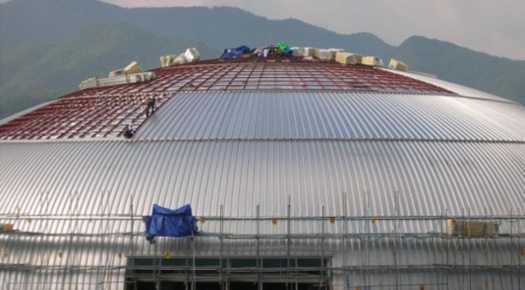

X-Rib Panel 마감
부여 국민체육센터

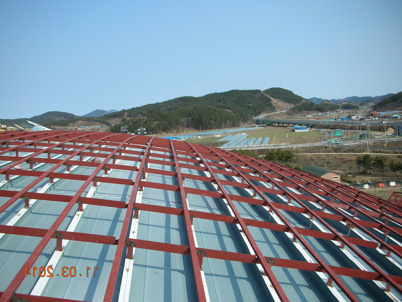

M-deck + Basicfrom +X-Rib Panel 공사

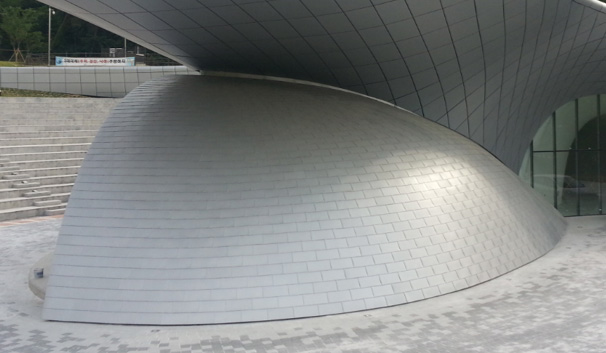

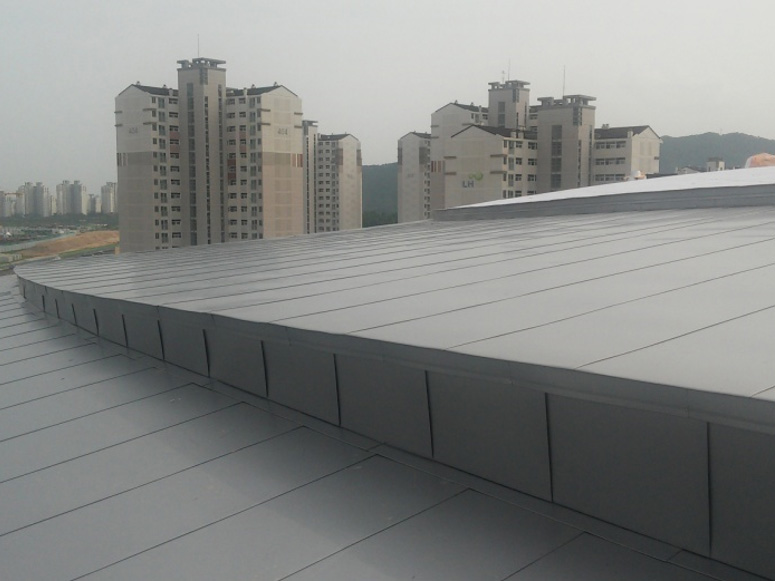

평이음 + Basicform

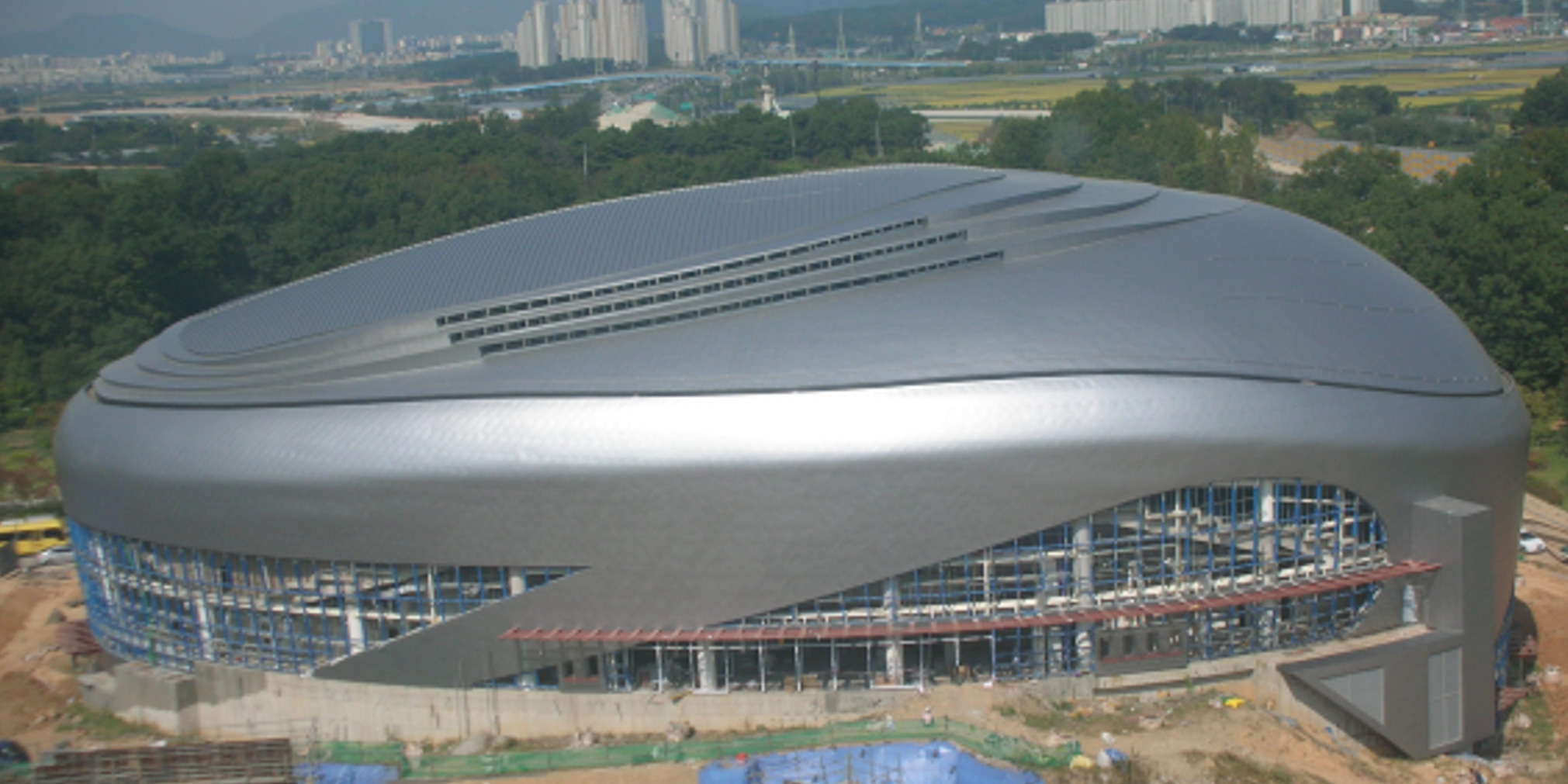

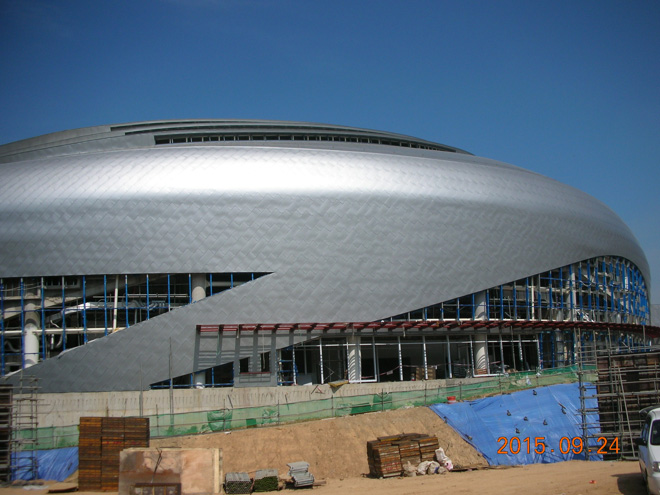

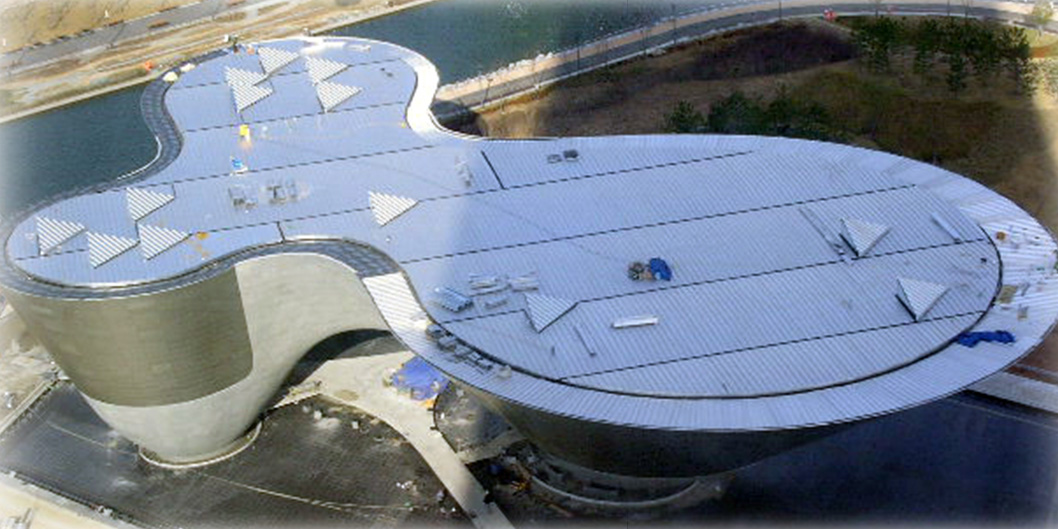

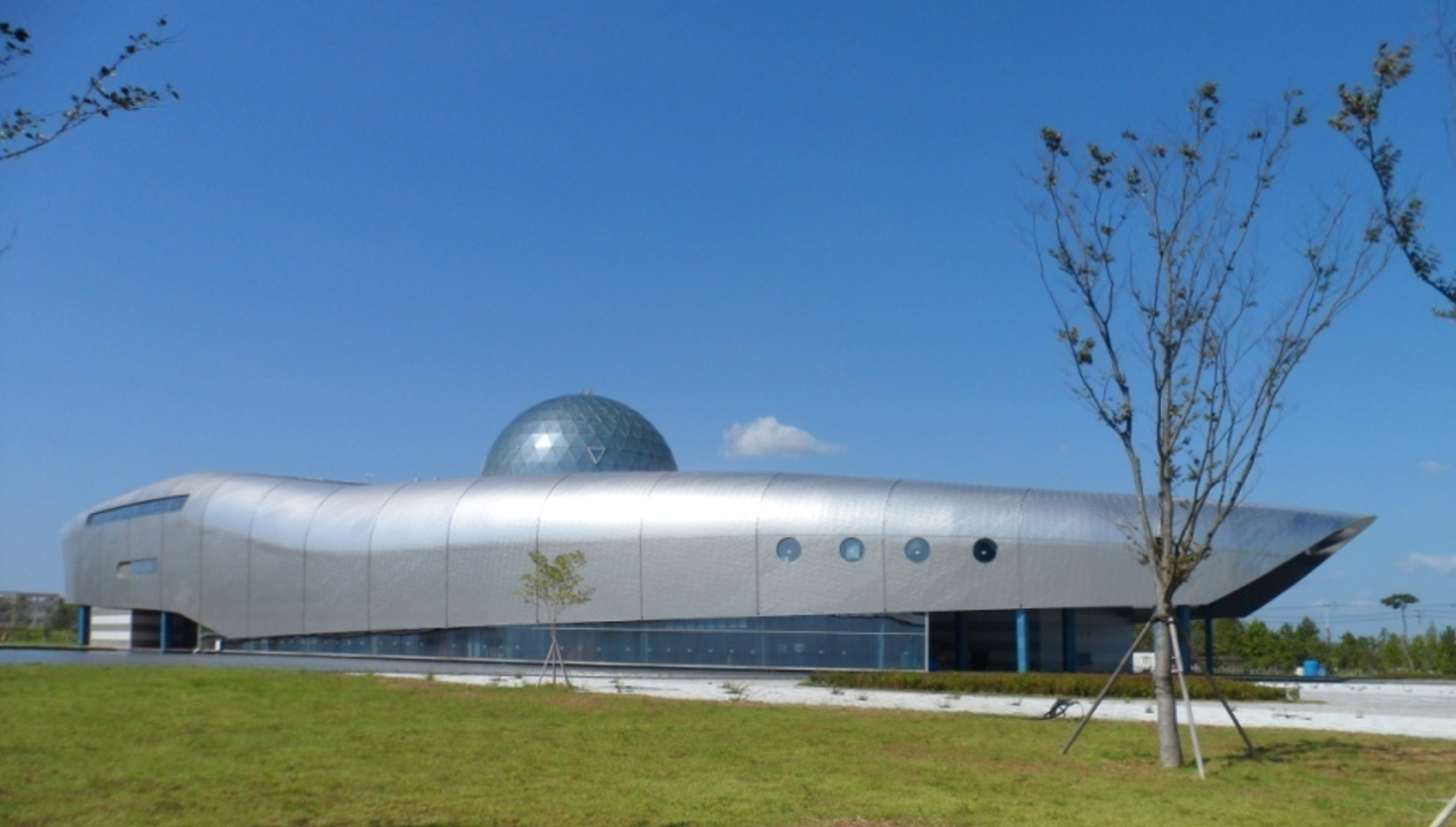

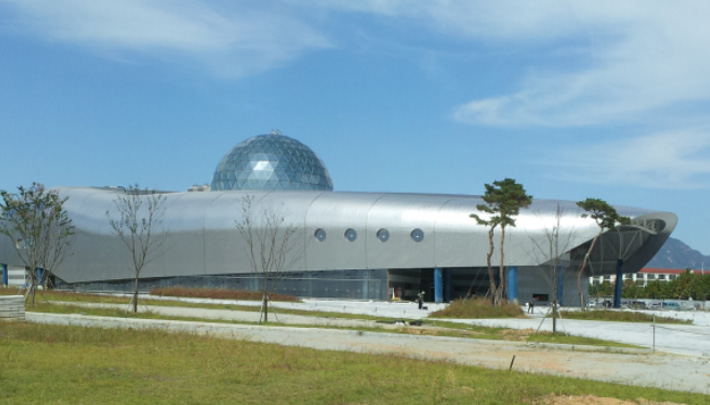

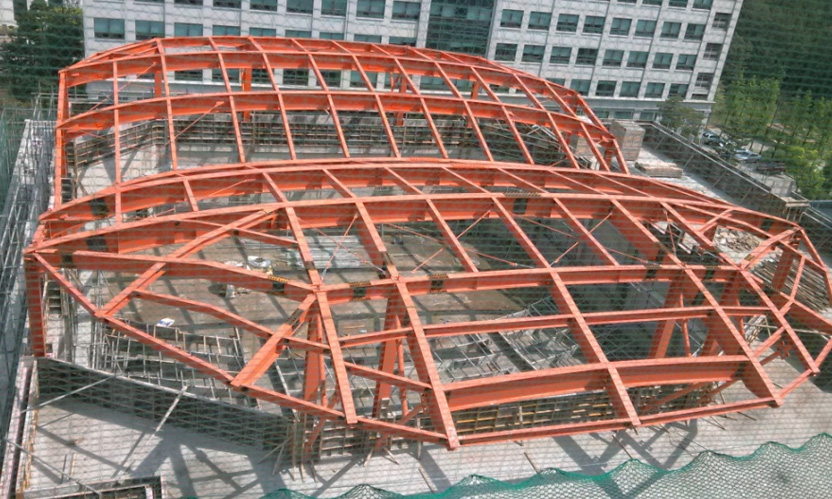

광주 과학관

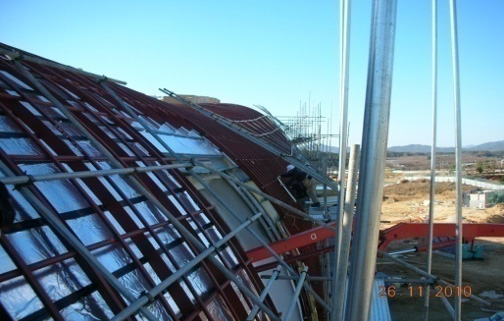

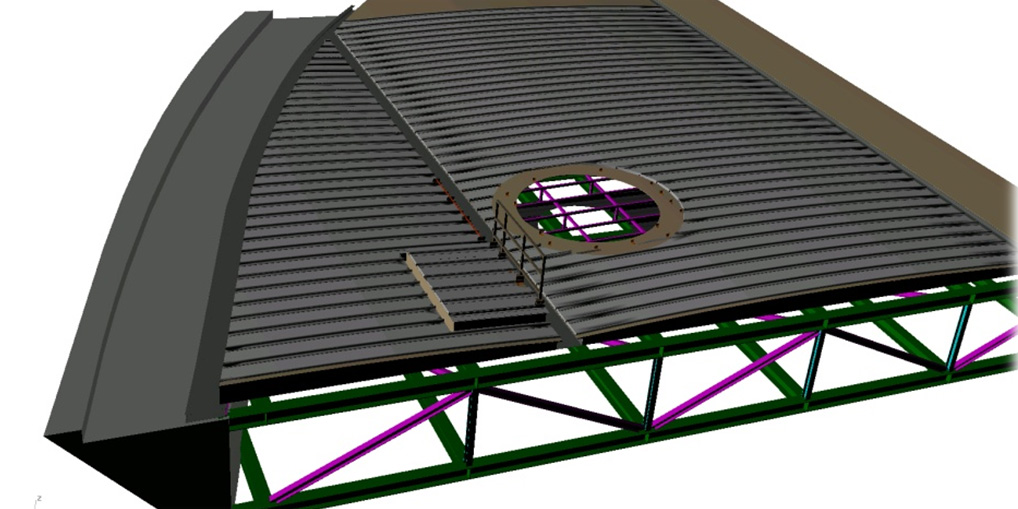

데크재와 베이직폼 설치(비정형3D 모양 형태완성)

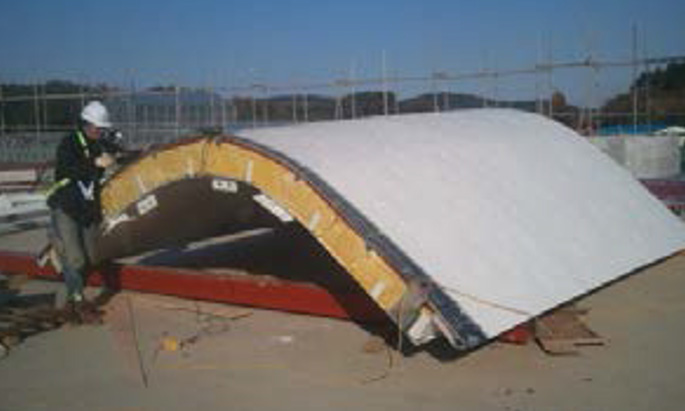

단열재와 합판 설치
방수 시트와 마감재 설치(지붕 X-RIB 62M)

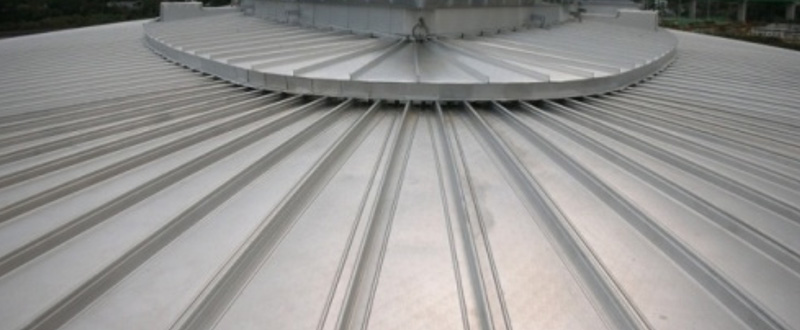

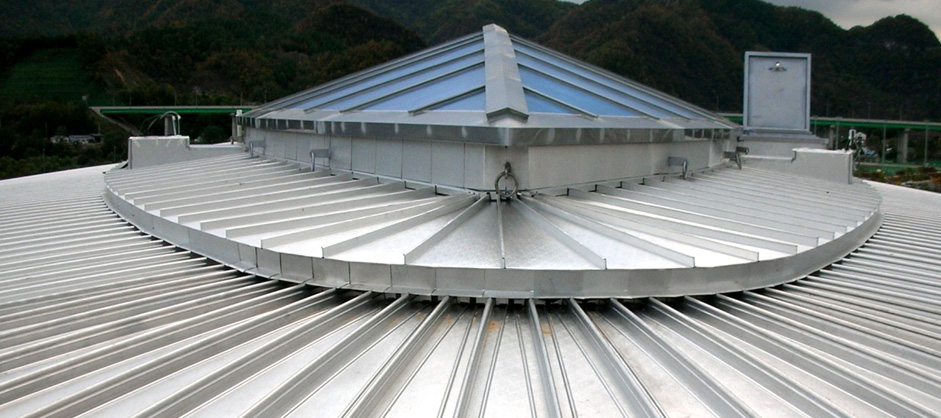

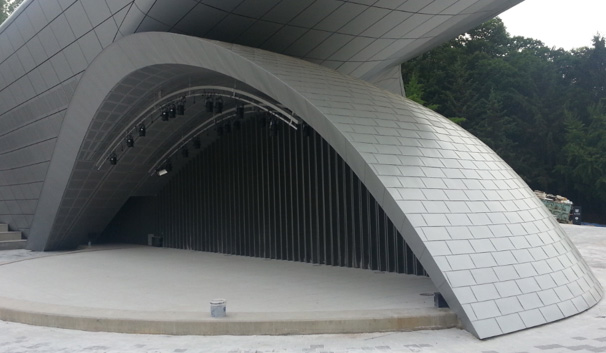

서울대 원형극장

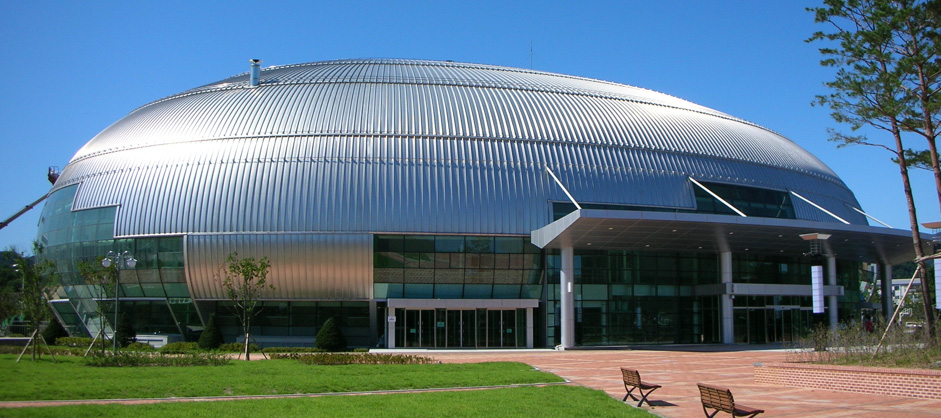

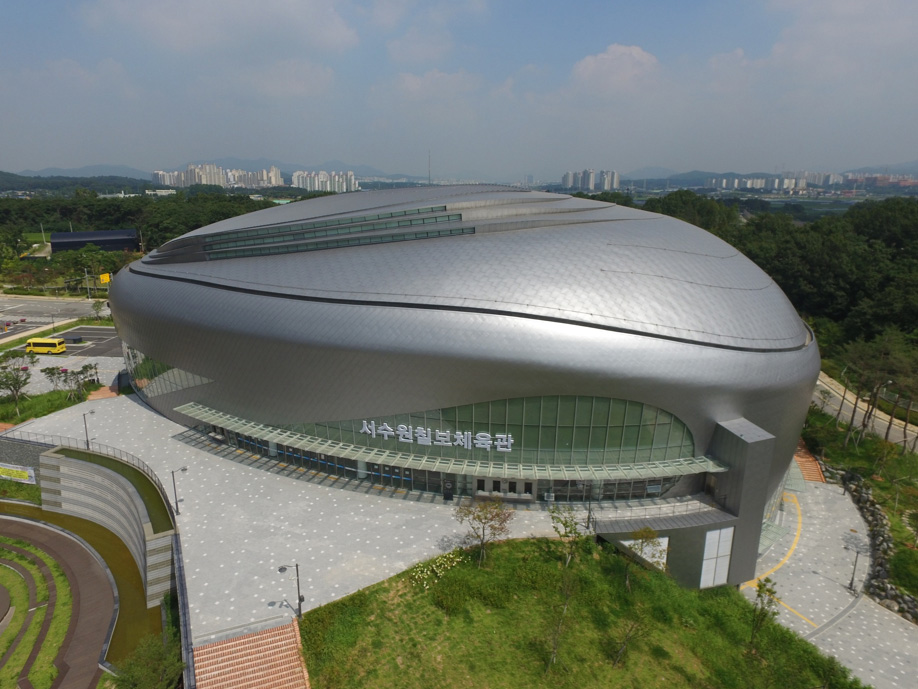

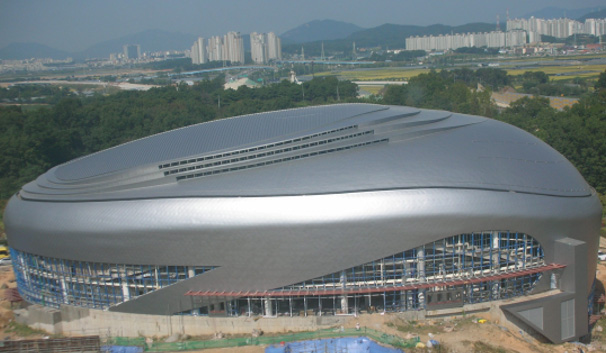

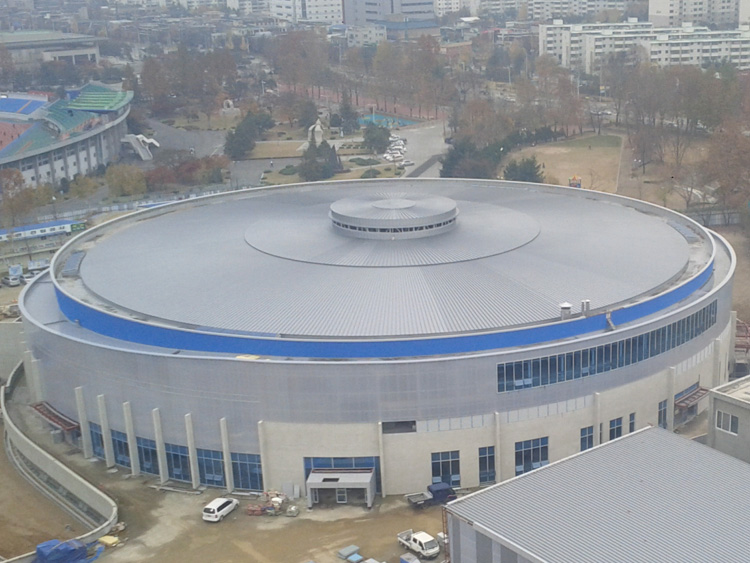

수원 칠보체육관
기타
평이음 + Formplate T-Type

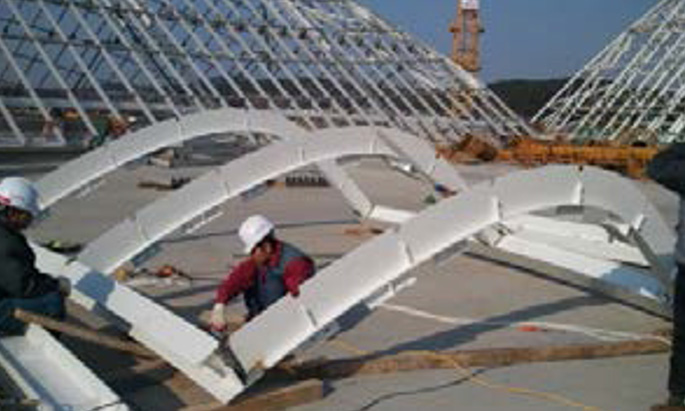

Formplate T-type으로 서브프레임 역할과 곡면 모양을 형성하고, 최종 외부 마감을 평이음 방식으로 시공합니다.

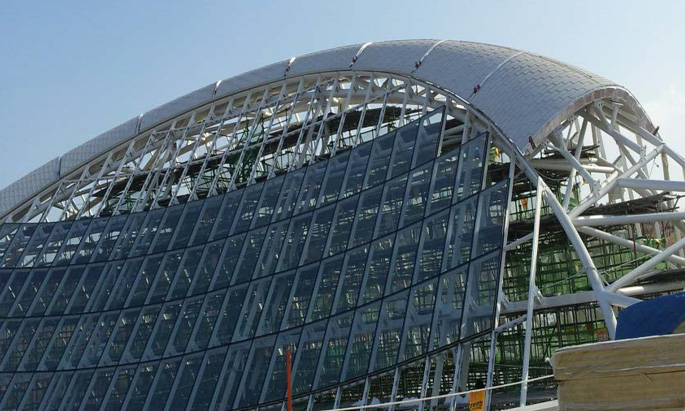

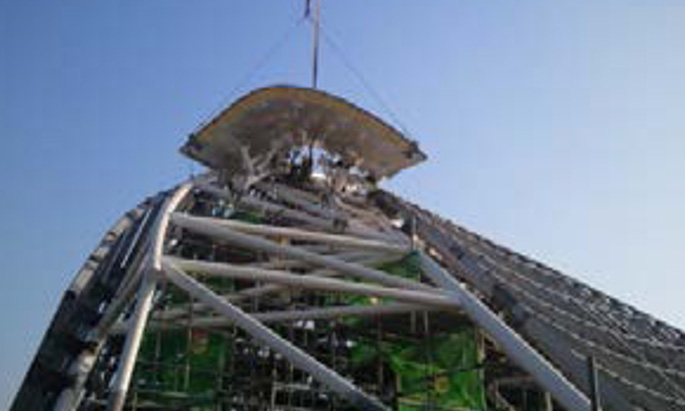

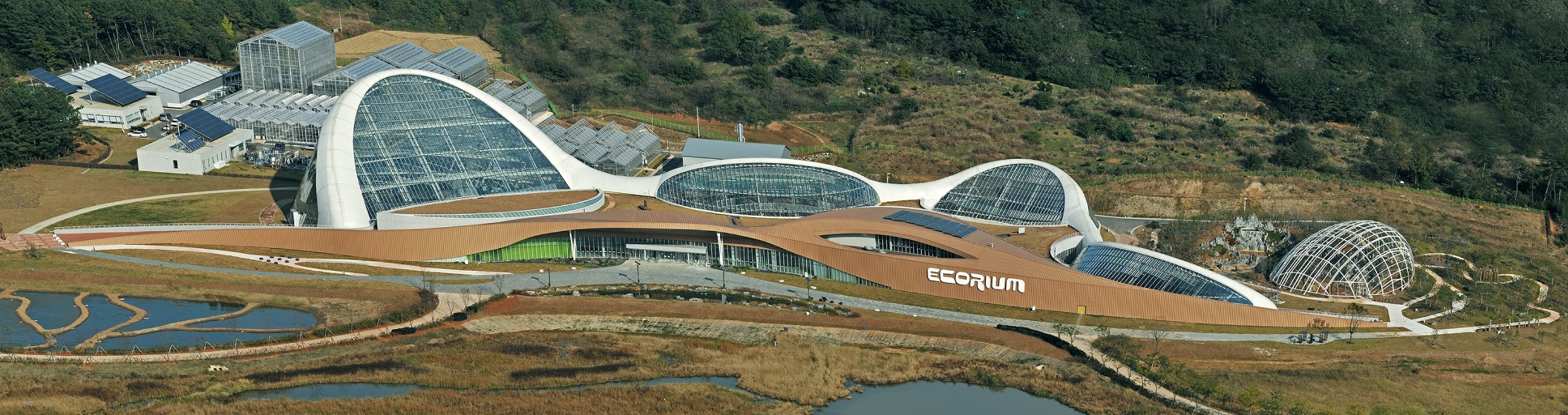

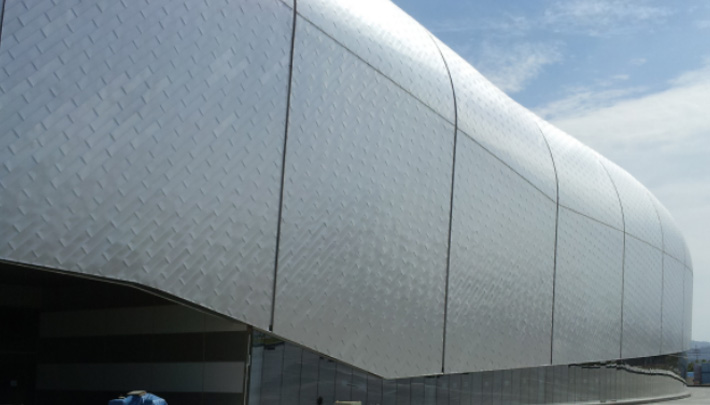

서천 ECORIUM

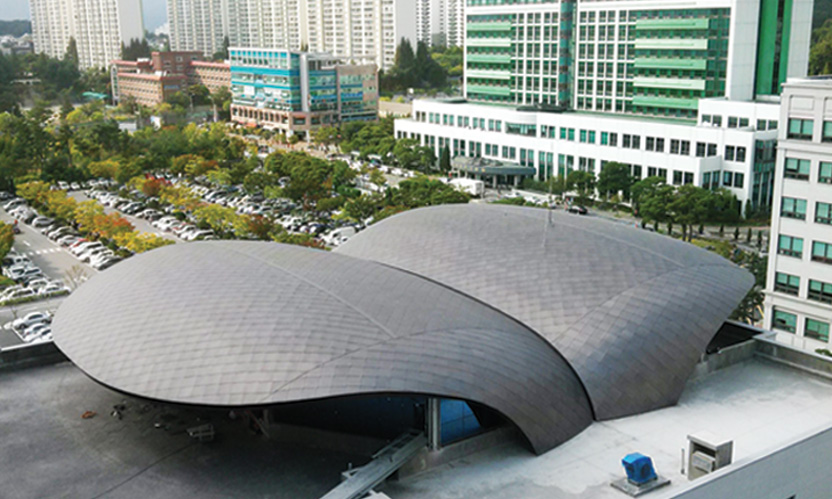

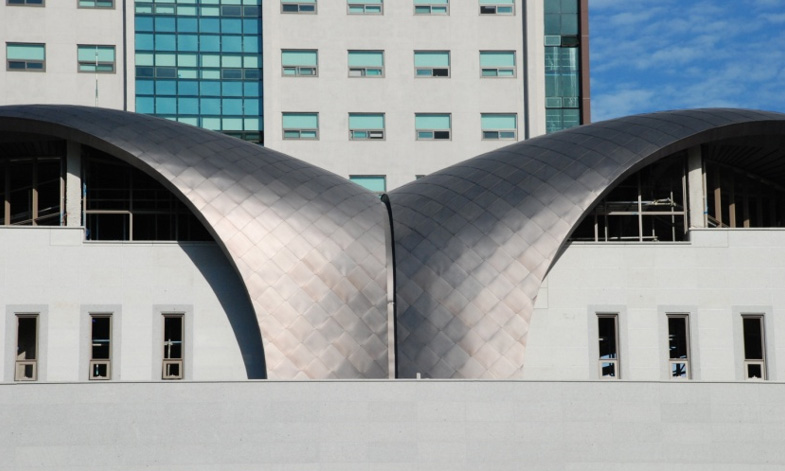

건양대학교 국제회의관
날개 모양의 국제회의관은 비정형외피의 엣지구간이 좁은 면을 따라 이어지고 구조물과의 거리차이가 심해서 Formplate T-Type으로 프렝임 역할과 곡면 모양을 형성하여 공사를 가능하게 하였습니다.
