비정형 곡면 시스템
(주)동양GTS는 1985년 창립하여 건축자재 생산과 건설업의 길을 걸어온 업체입니다.
비정형 곡면 시스템
비정형 곡면 오픈조인트 패널 시스템
Atypical curved open joint panel system

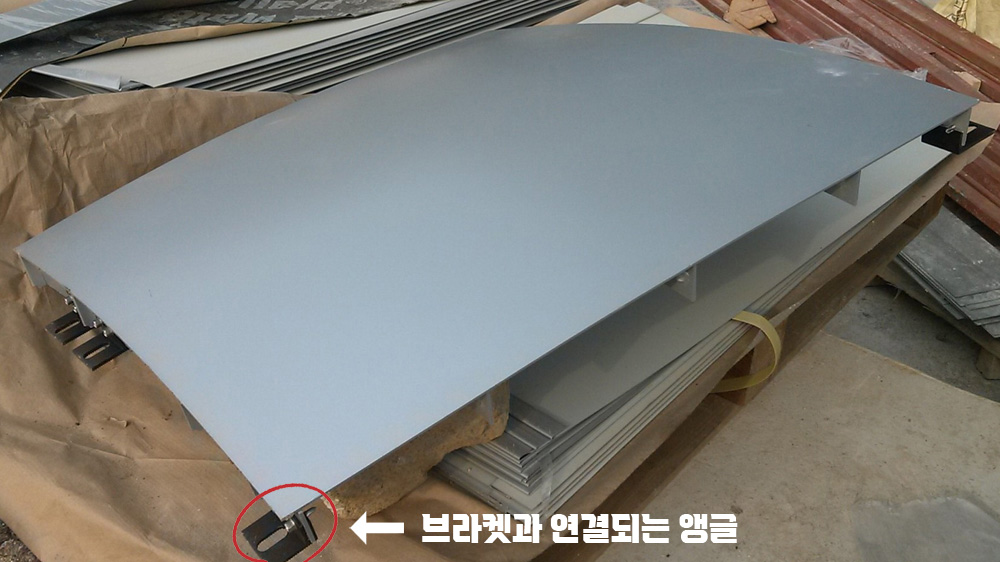

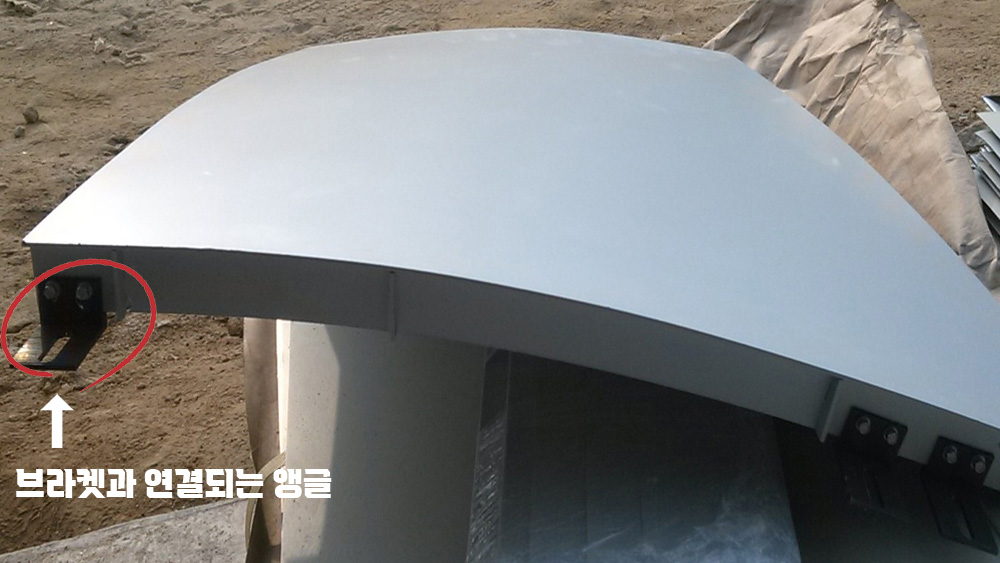

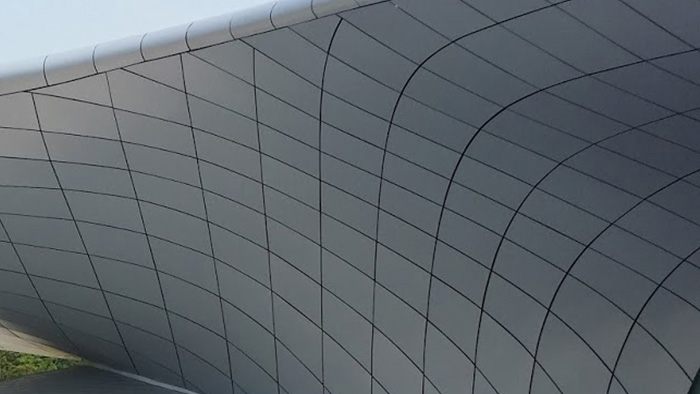

곡면 금속 패널
곡면 금속 패널
비정형 곡면 오픈조인트 패널시스템의 최종 마감입니다.
2방향 곡률의 패널을 생산하며, 비정형 건물의 특성상 각기 다른 모양의 패널들을 넘버링 하여 제작하고 시공합니다.
※ 주로 알루미늄 재질을 사용하며 두께는 최소 3mm 이상이어야 합니다.

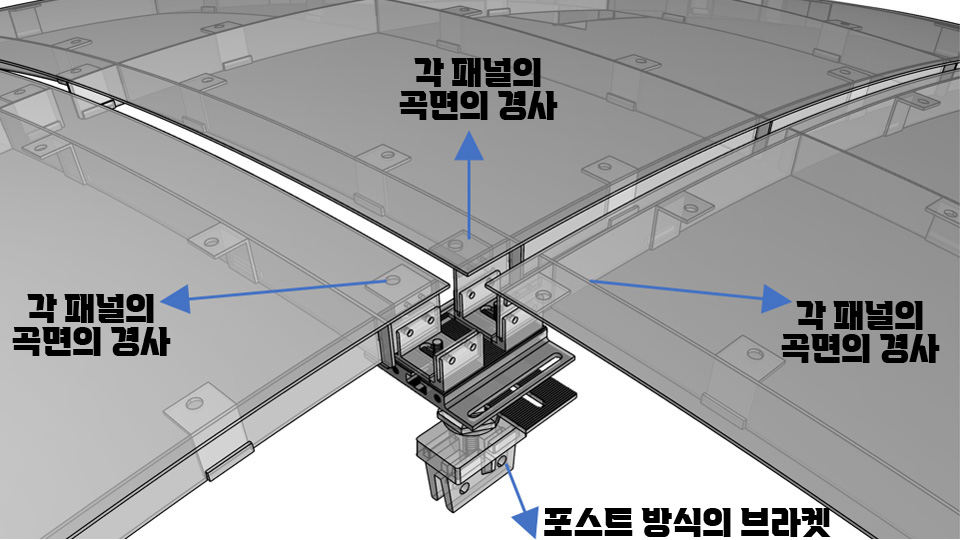

브라켓(PDA)
브라켓(PDA)
비정형 곡면 오픈조인트 패널시스템의 패널 고정점이 됩니다.
패널의 고정은 비정형 곡면 건물의 특성으로 각패널의 방향성을 고려하여
포스트 방식의 브라켓을 이용하여 고정합니다.

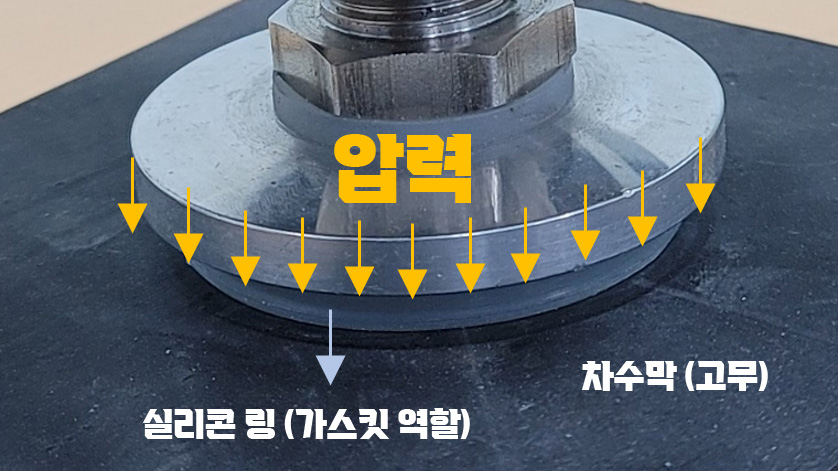

※ 실리콘 링 하부로 압력을 가해 고정: 누수 보완

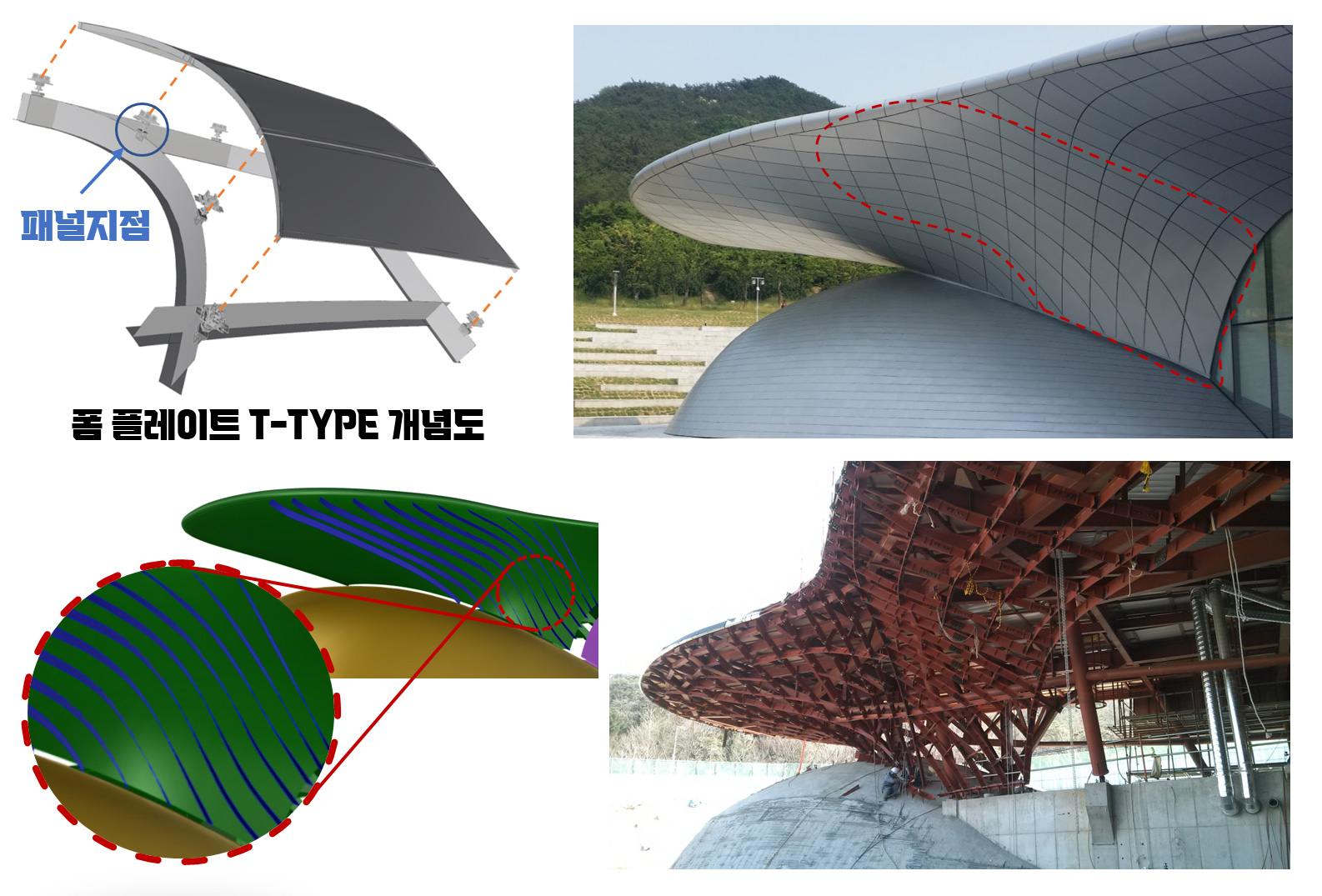

폼 플레이트 T-TYPE (오픈조인트 금속패널 하지 철물)
비정형 곡면 오픈조인트 패널의 하지철물이며 모양형성과 좌표제어를 합니다.

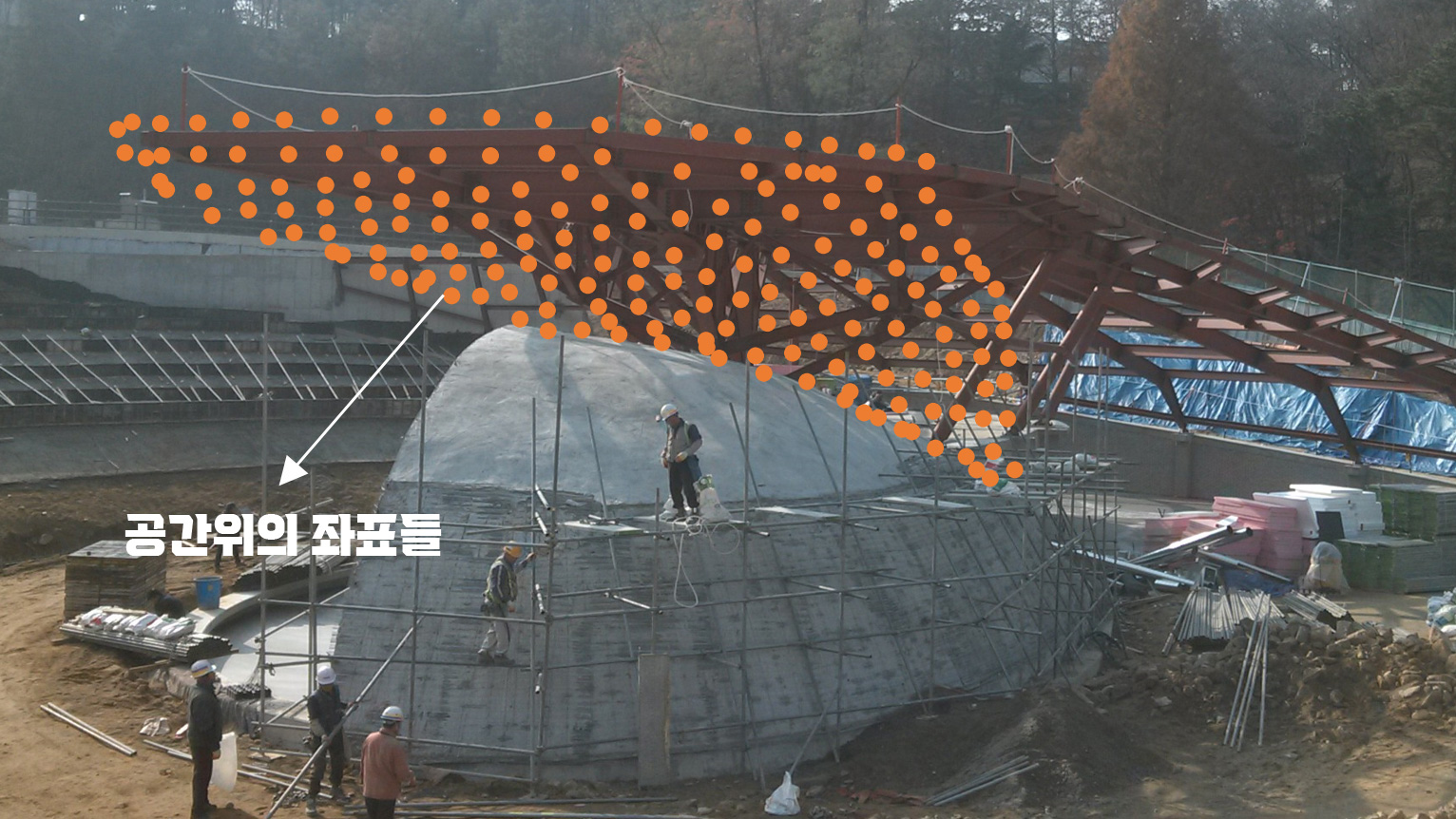

1. 좌표 제어 가능한 하지 시스템
스캔 정보를 이용하여 공간위의 좌표를 제어 가능.
공간위에서 금속 패널은 위치(브라켓 위치)가 정해져 있고, 하지철물(폼 플레이트 T-TYPE)에서 패널의 지점 좌표가 제어됩니다.

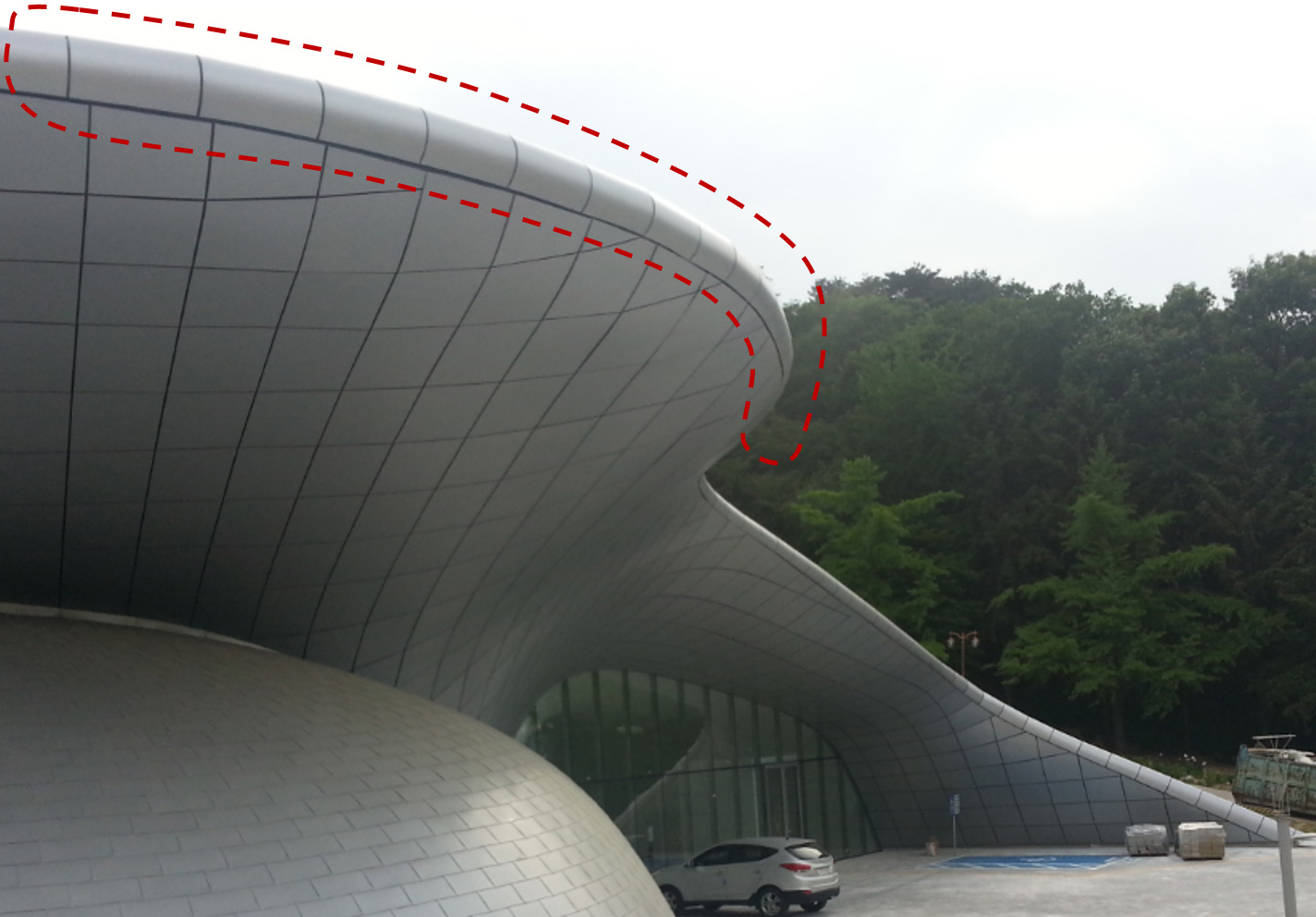

2. 트위스트 곡률 표현

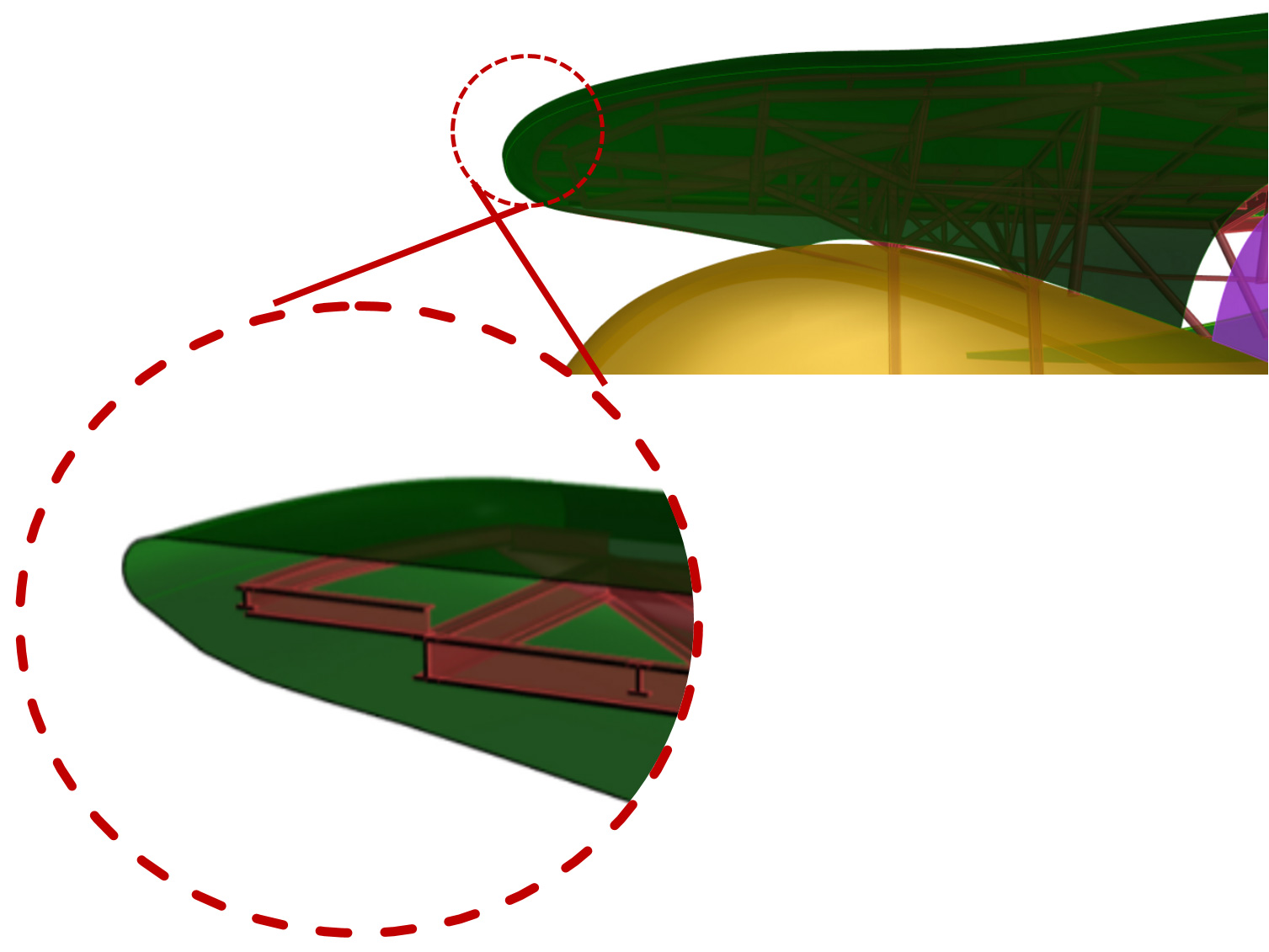

3. 좁은 공간 표현
스캐닝에 의한 오차 값 조정
비정형 건물 패널위치의 오차값을 최소화 하기 위해 스캐닝을 활용한 시공을 합니다.

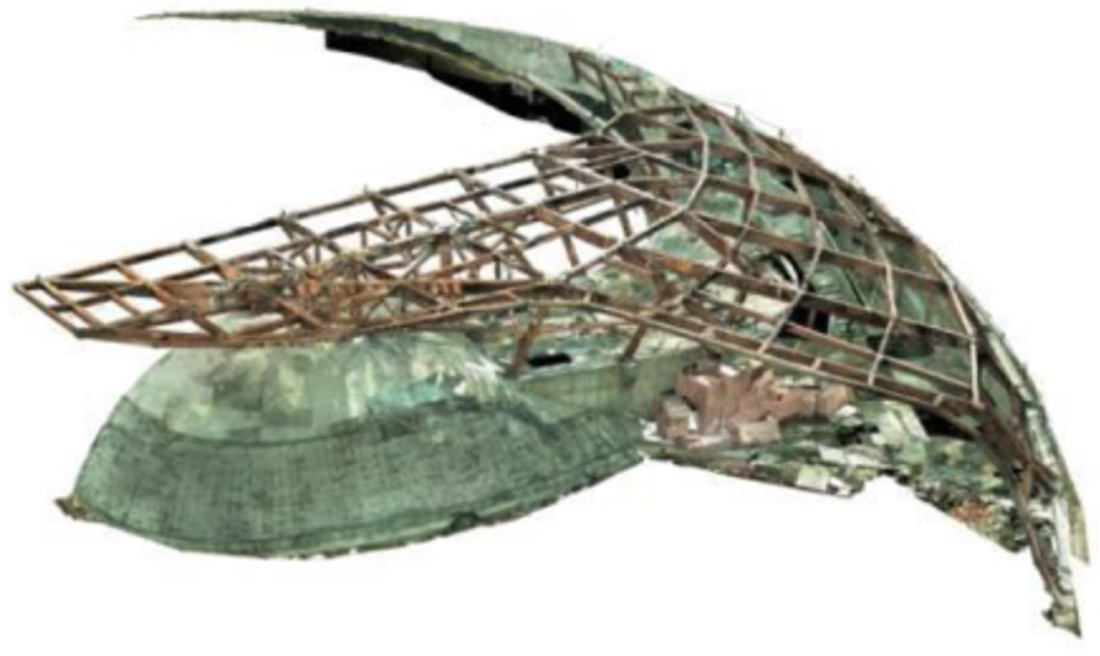

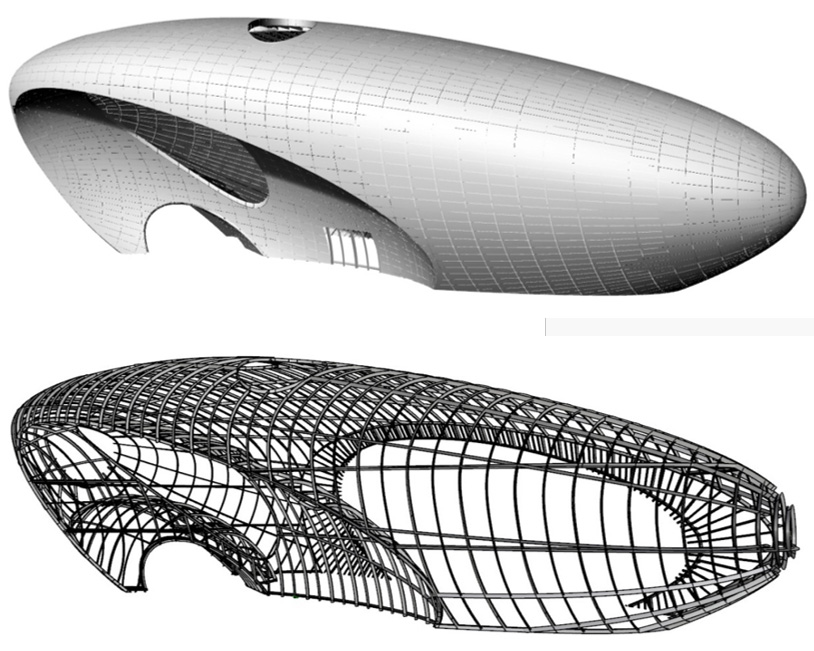

구조물 스캐닝
비정형 형상을 Cloud Point 형식을 생성하여 곡면이나 일정한 규칙이 없는 형태의 측량에 유리합니다

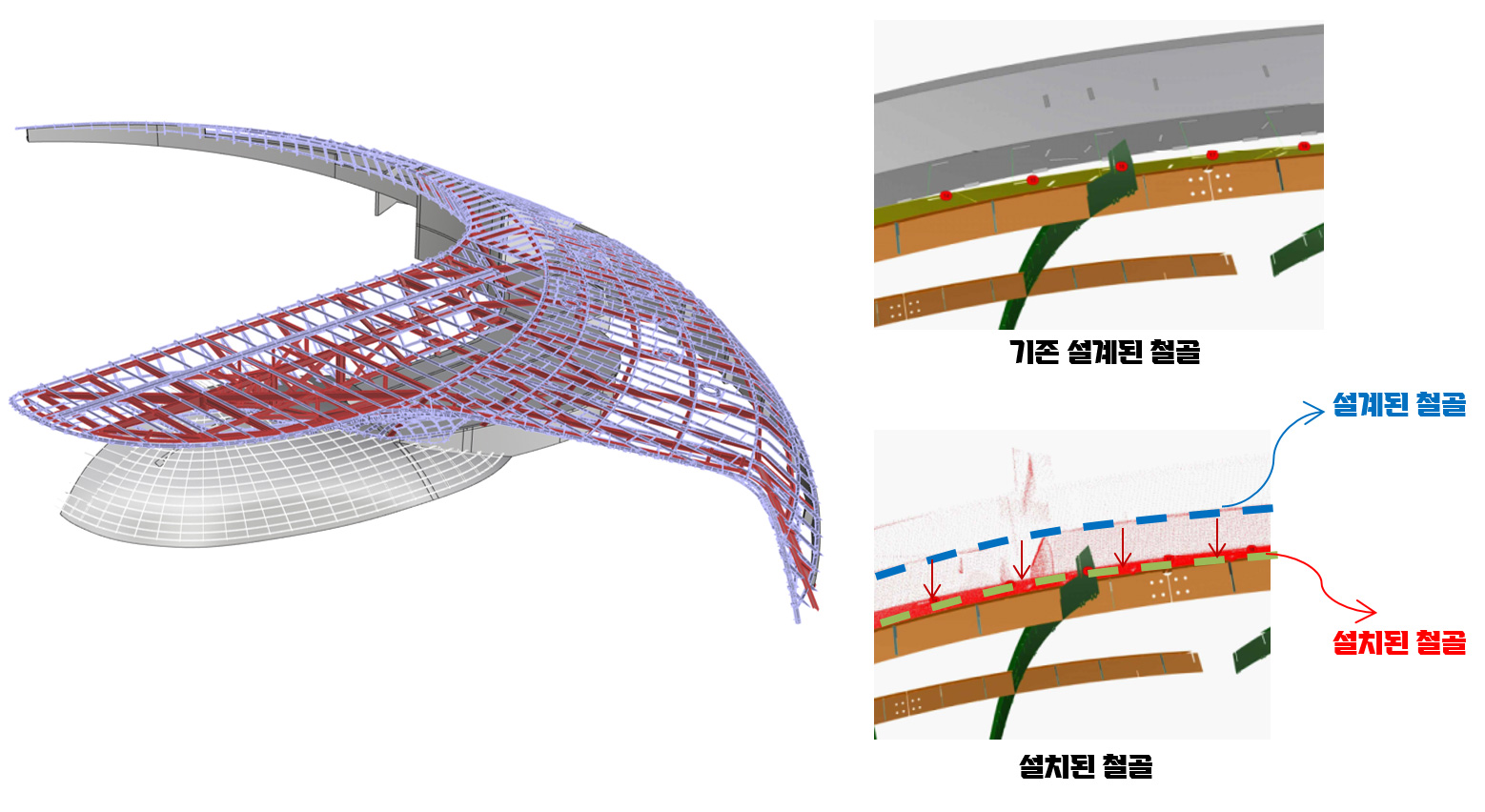

일부 수정 설계로 정밀한 설치위치 설정
원래 설계 위치와 상이한 부분 데이터 추출 및 스캐닝 현황에 맞도록 수정하여 정확한 설치 위치를 설정합니다.

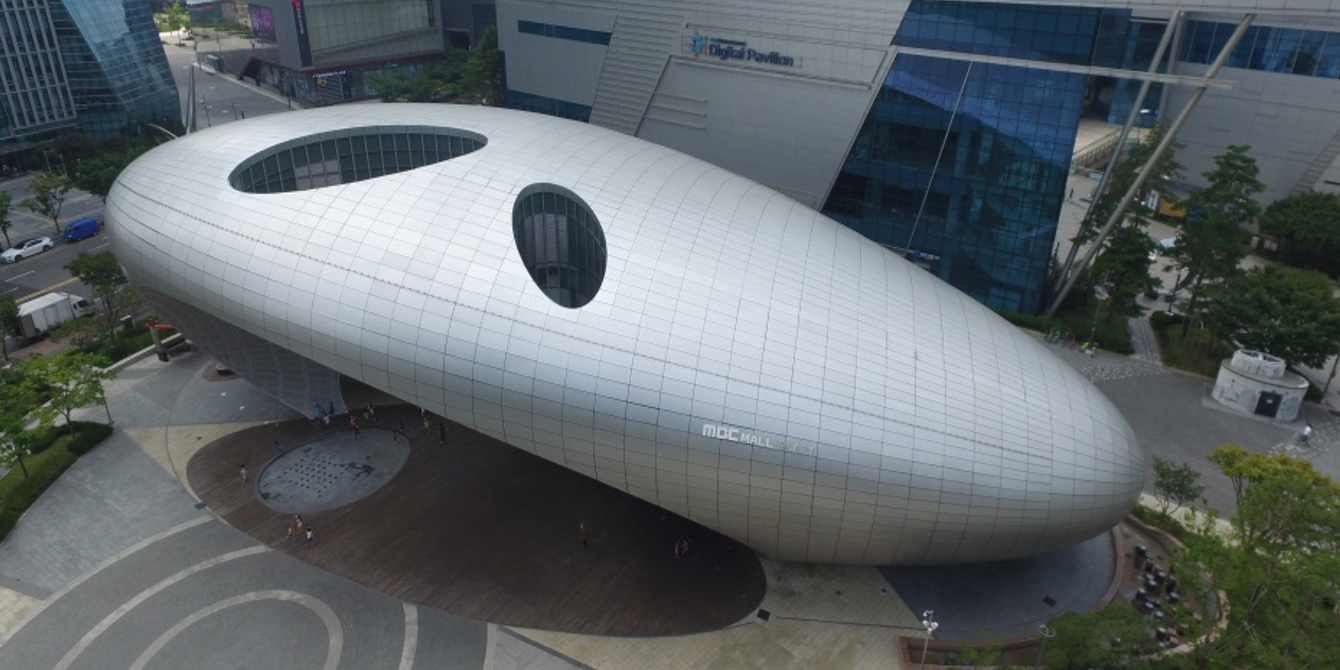

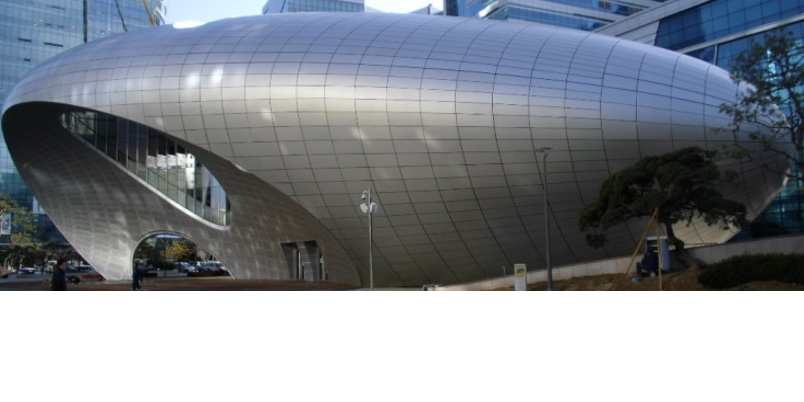

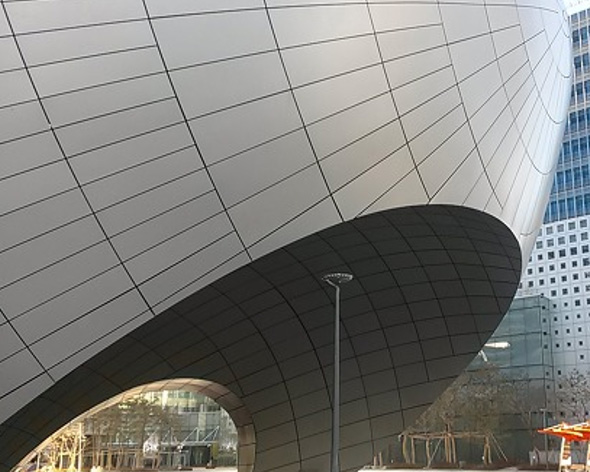

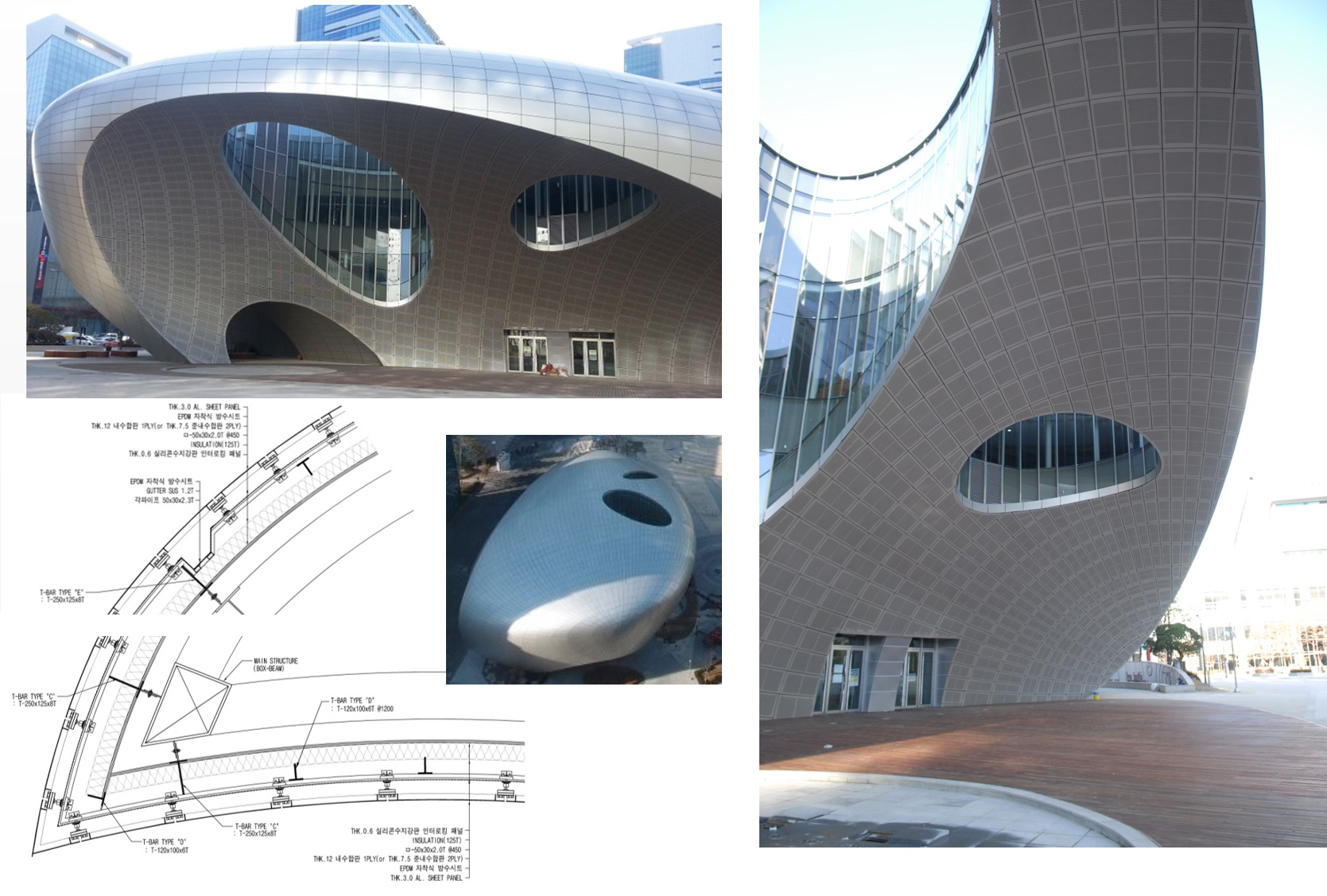

상암 MBC MALL
DYGTS Portfolio
| · 발주처 | 문화방송 |
|---|---|
| · 외장패널시공 | (주)동양지티에스 |
| · 위 치 | 서울특별시 마포구 상암동 DMC C1, C2 Block |
| · 마 감 | 알루미늄 3T 곡면패널 (오픈 조인트) |

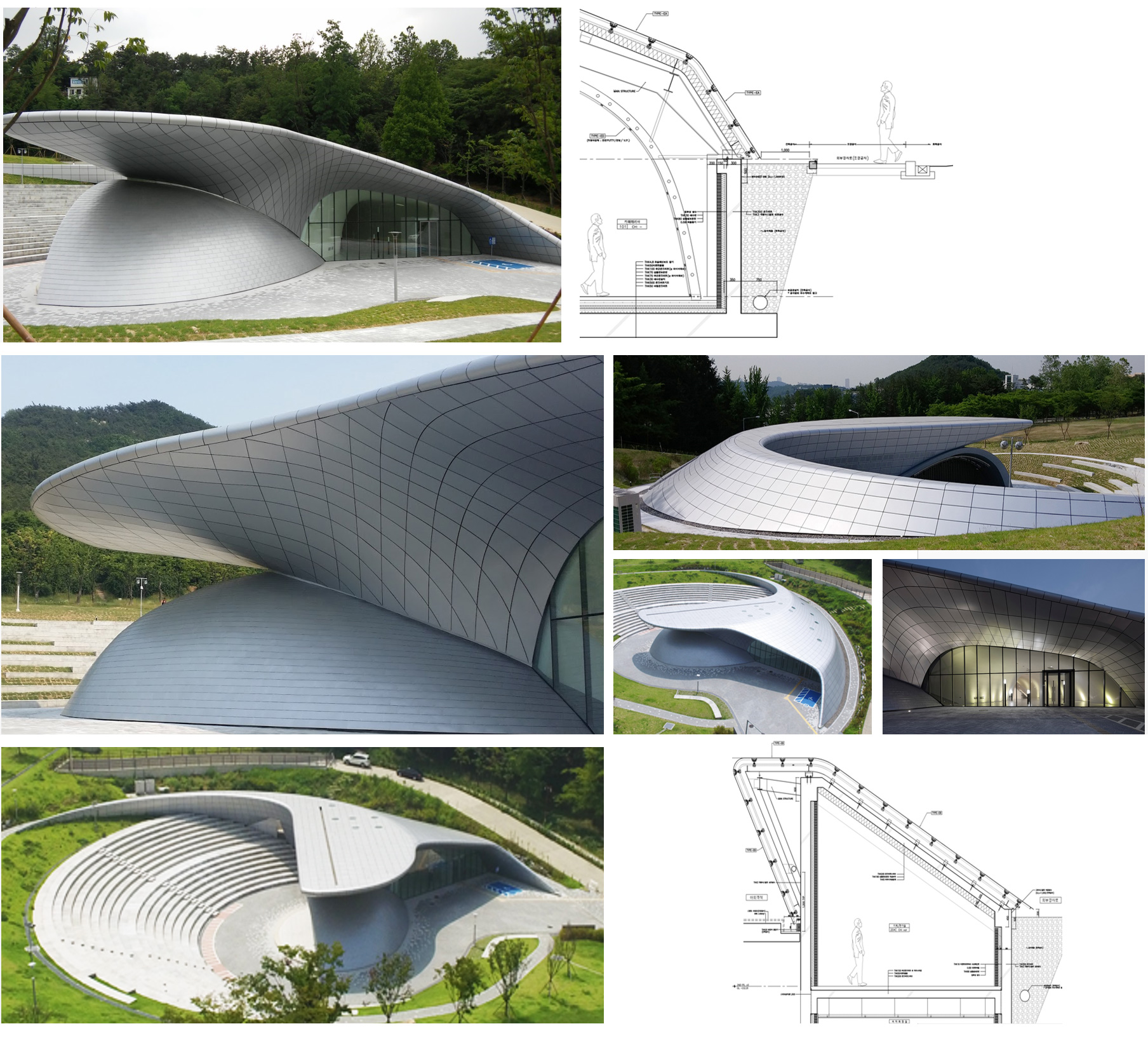

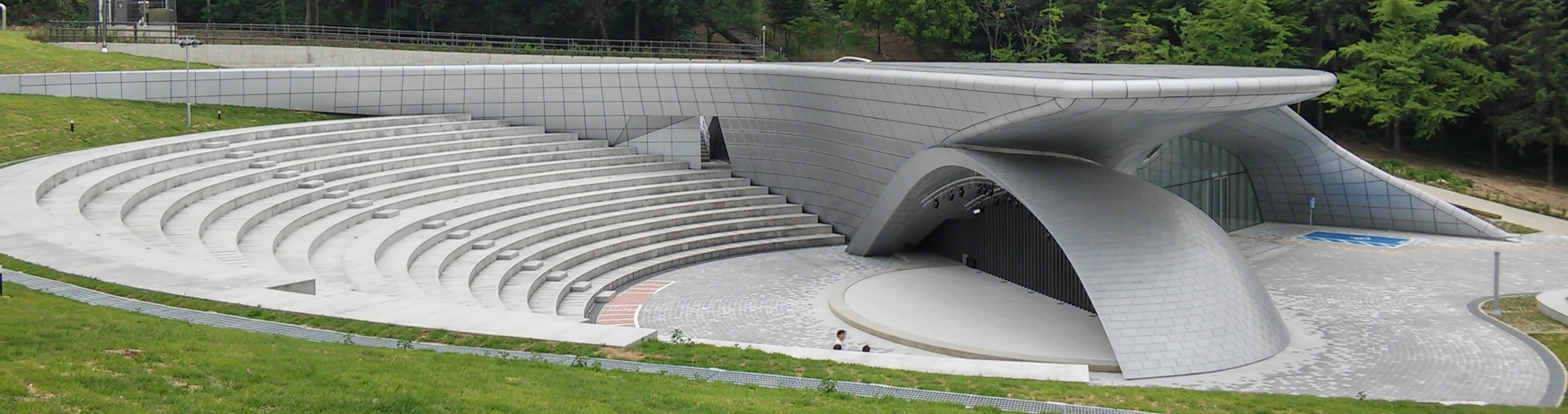

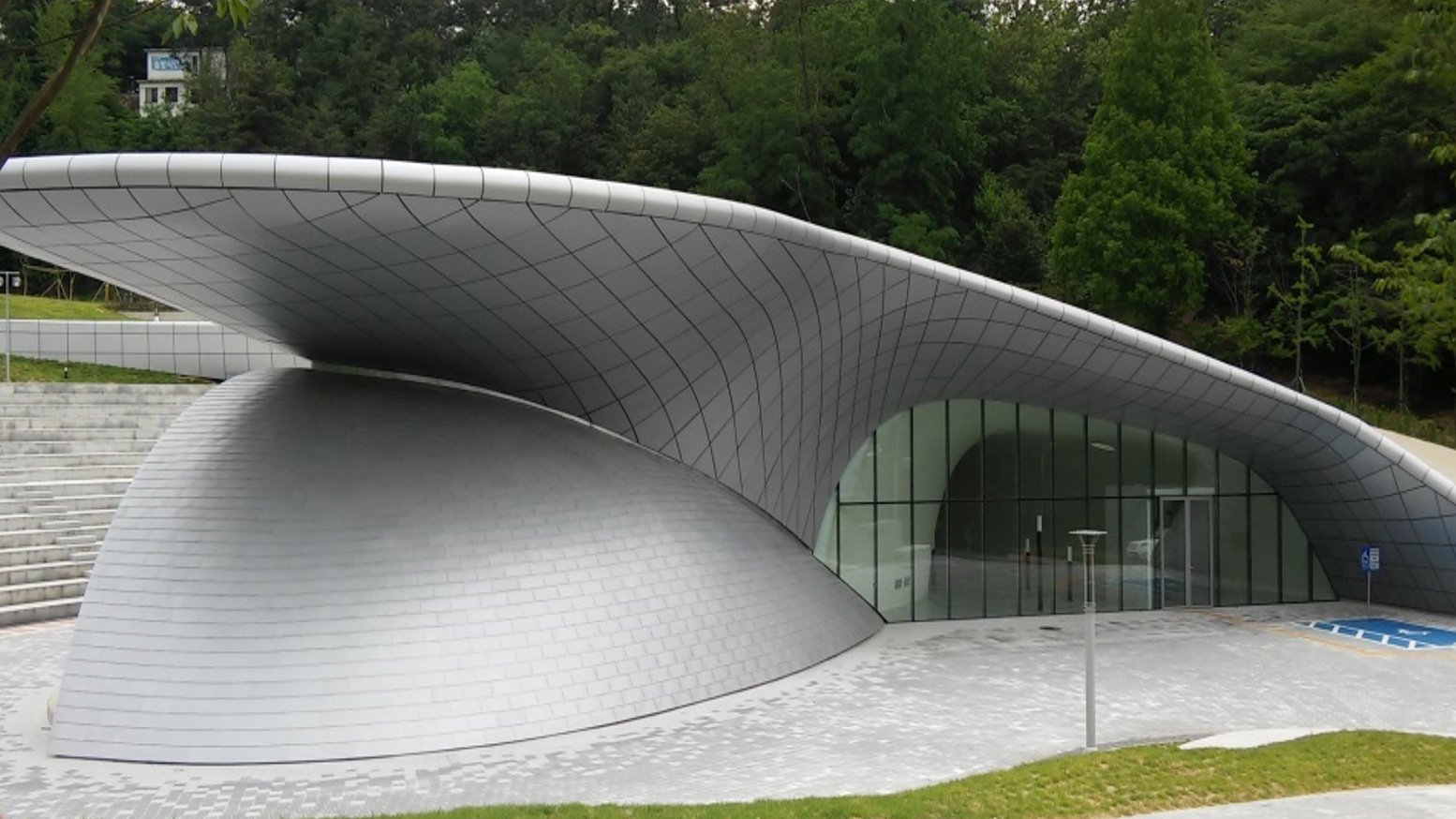

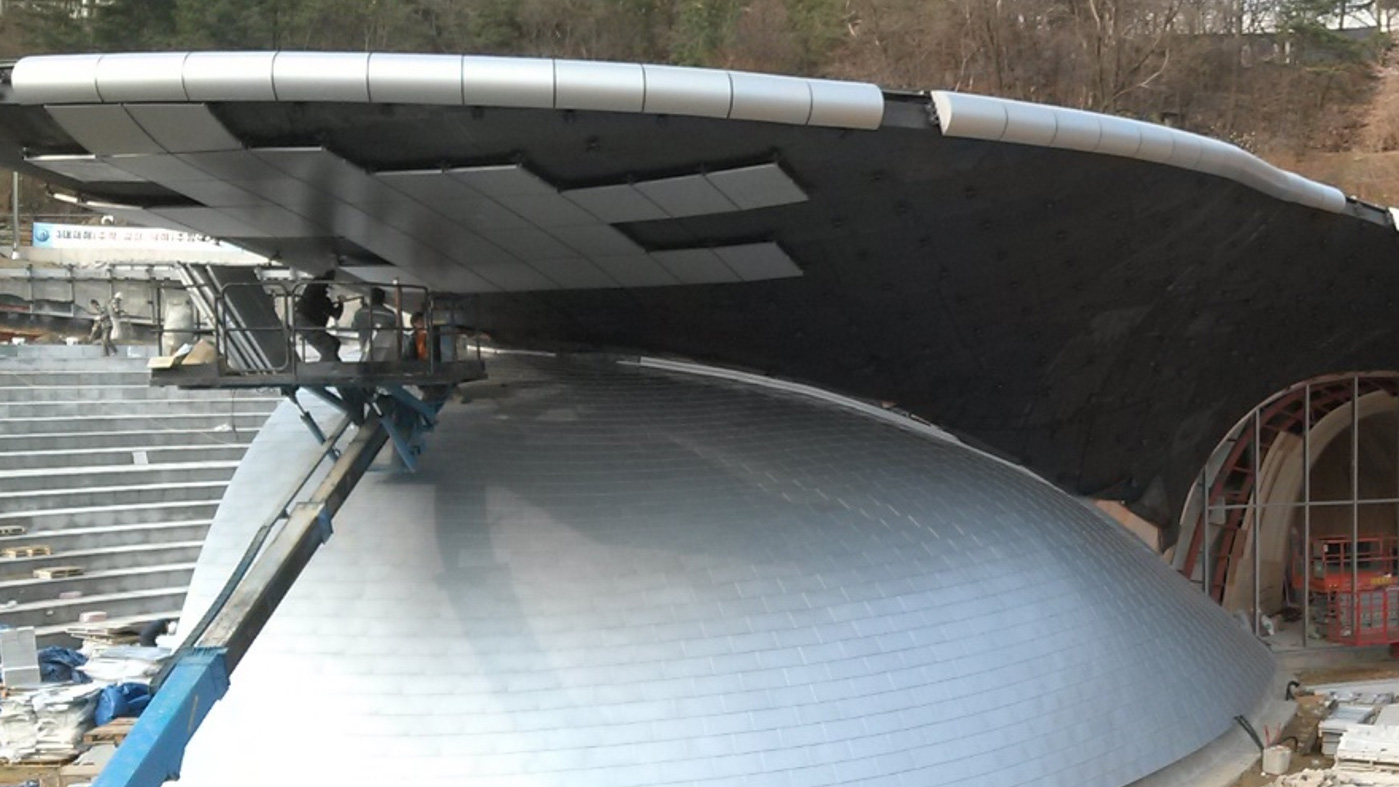

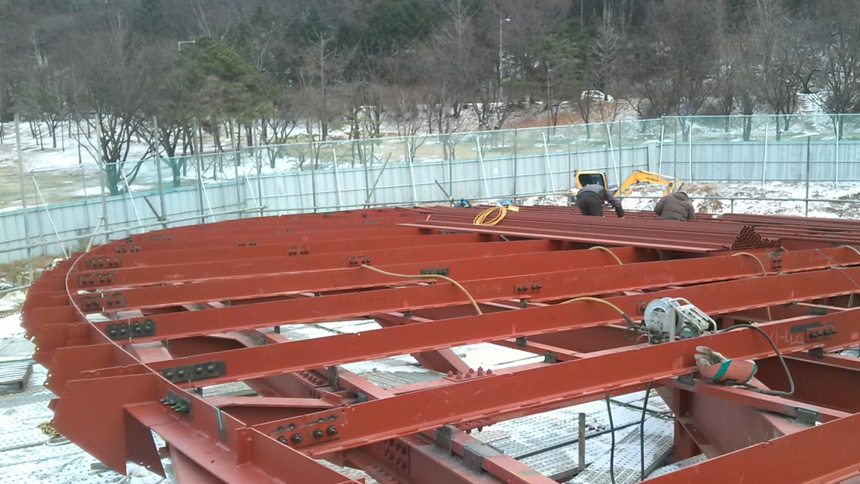

서울대학교 풍산마당
DYGTS Portfolio
| · 발주처 | ㈜풍산 |
|---|---|
| · 외장패널시공 | (주)동양지티에스 |
| · 위 치 | 서울대학교 관악캠퍼스내 |
| · 마 감 | 알루미늄 3T 곡면패널 (오픈 조인트) 알루미늄 평이음 0.7T 노출콘크리트 |

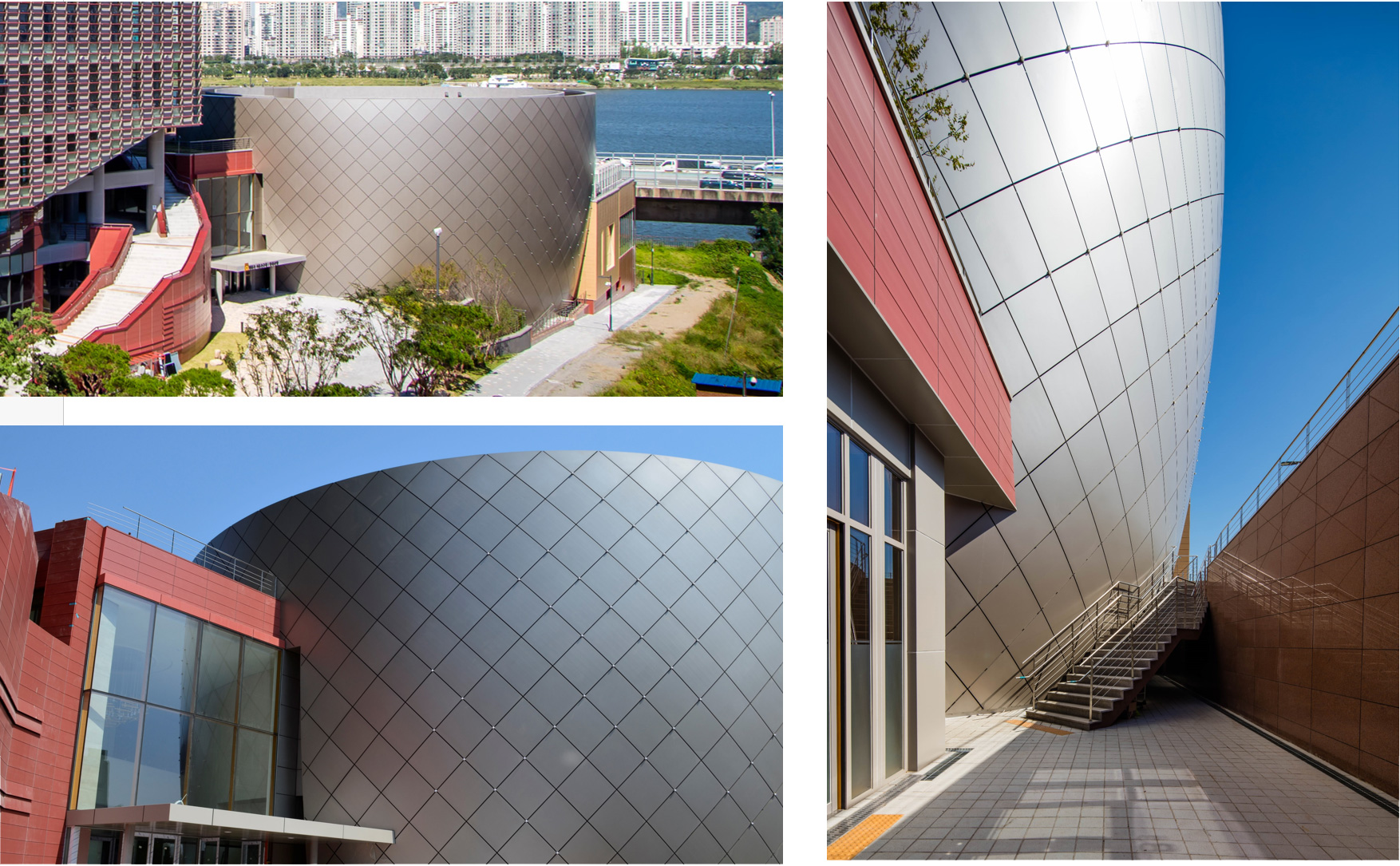

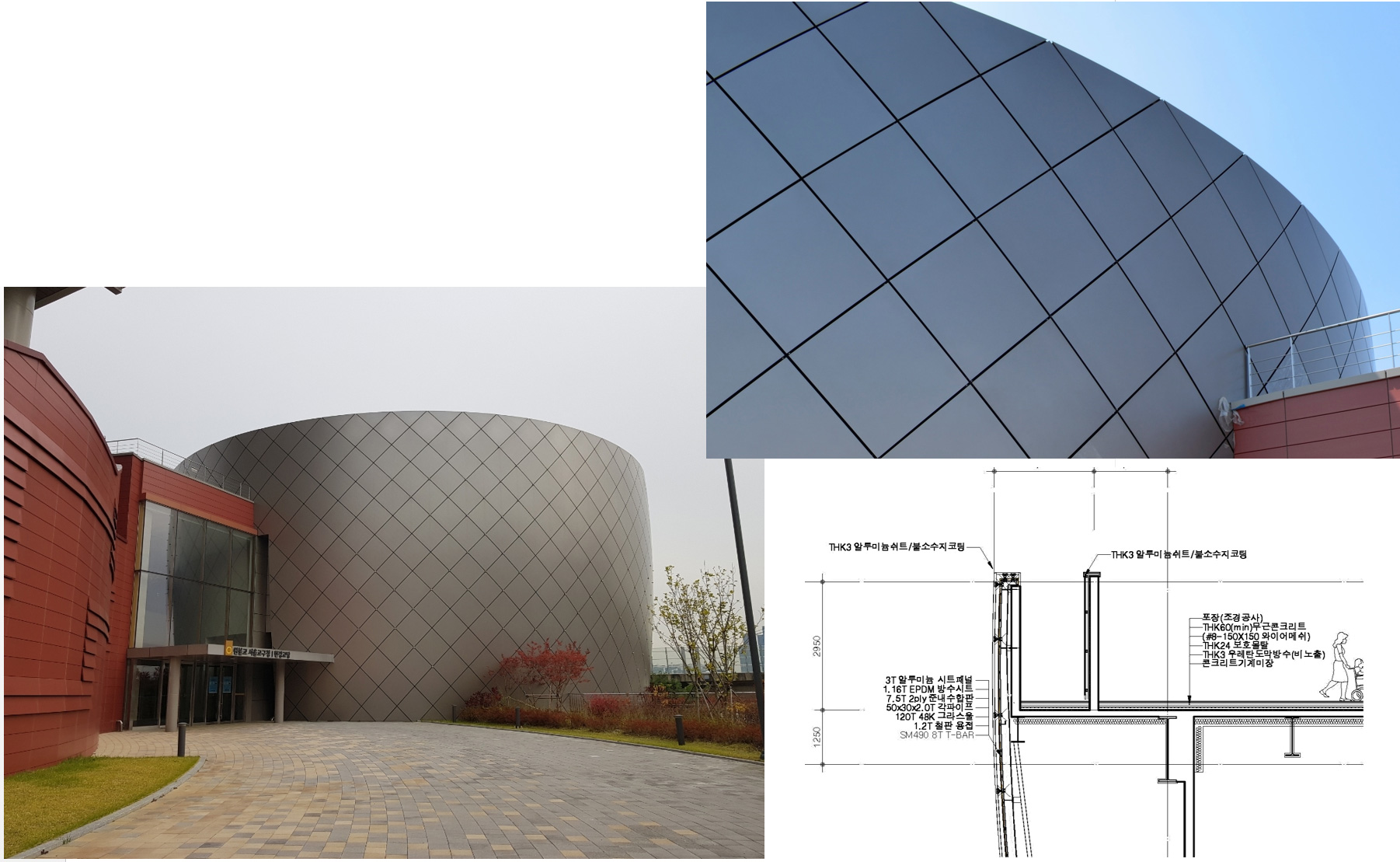

원불교 소태산 기념관
DYGTS Portfolio
| · 발주처 | 재단법인 원불교 |
|---|---|
| · 외장패널시공 | (주)동양지티에스 |
| · 위 치 | 서울시 동작구 흑석동 1-3본지 외 9필지 |
| · 마 감 | 알루미늄 3T 곡면패널 (오픈 조인트/마름모) |

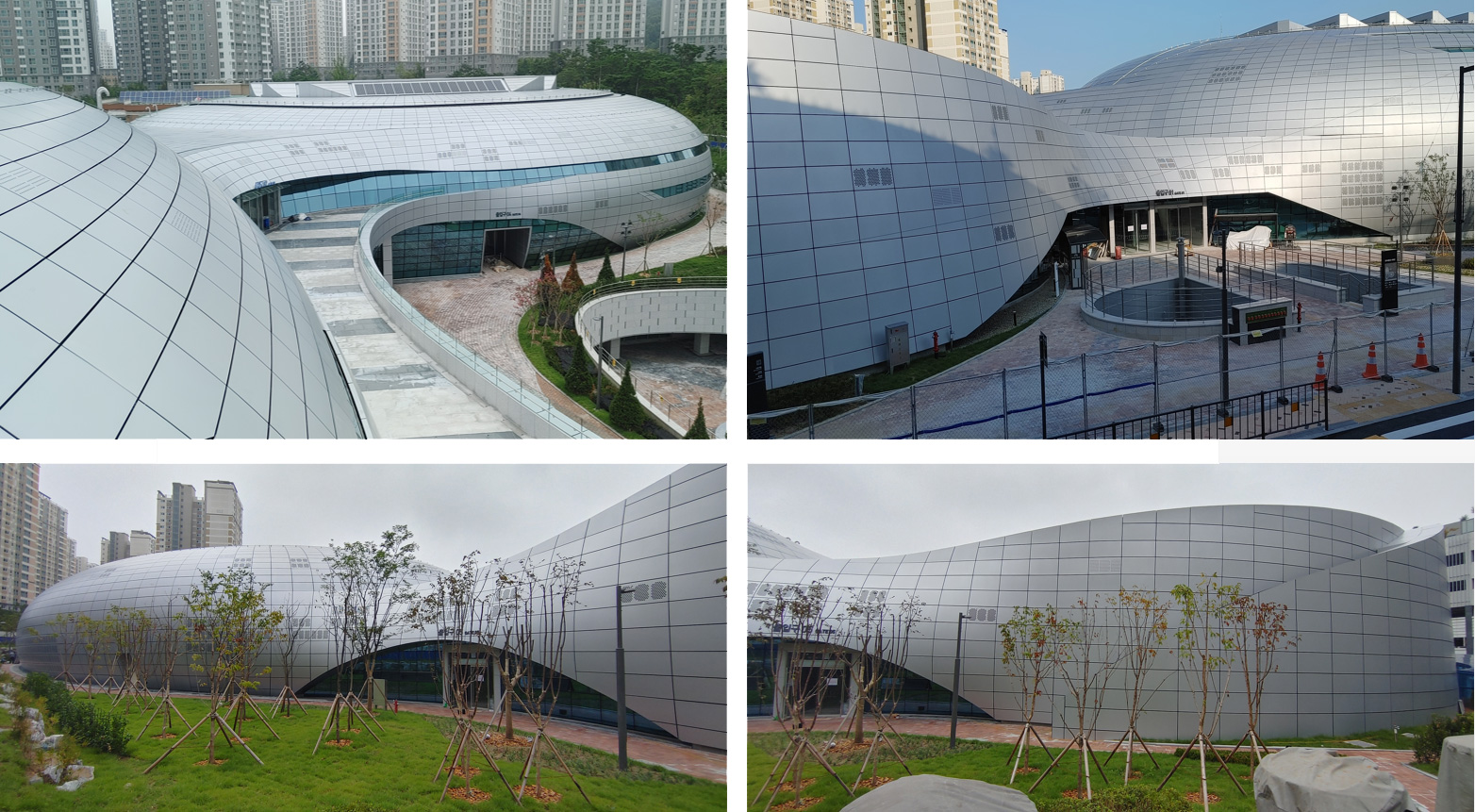

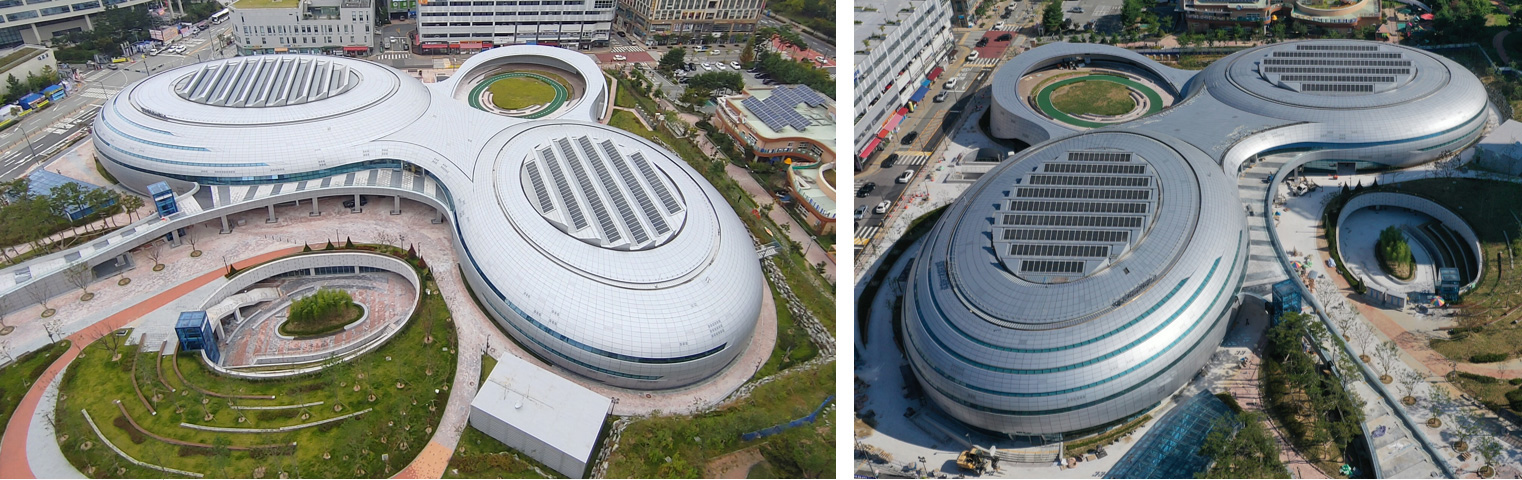

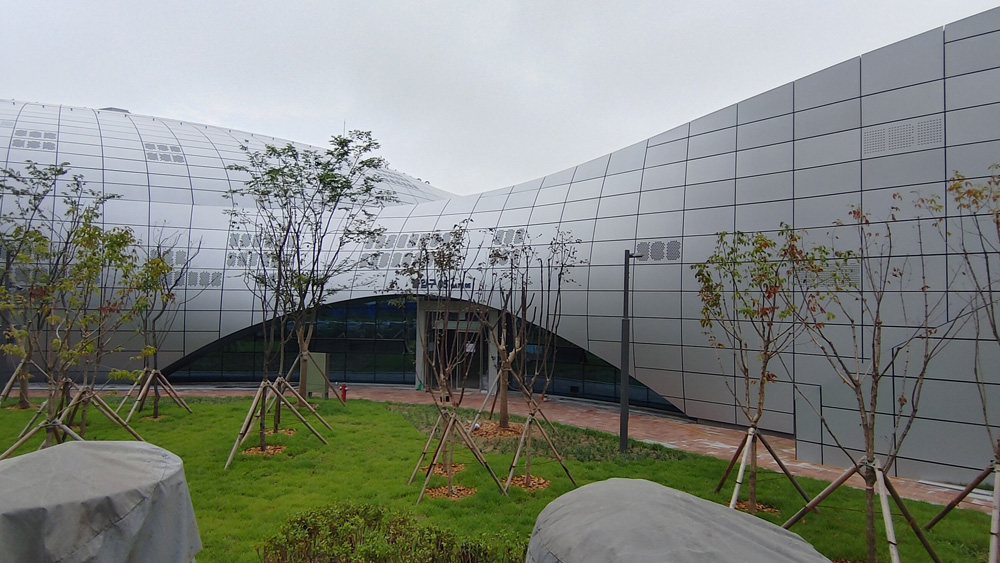

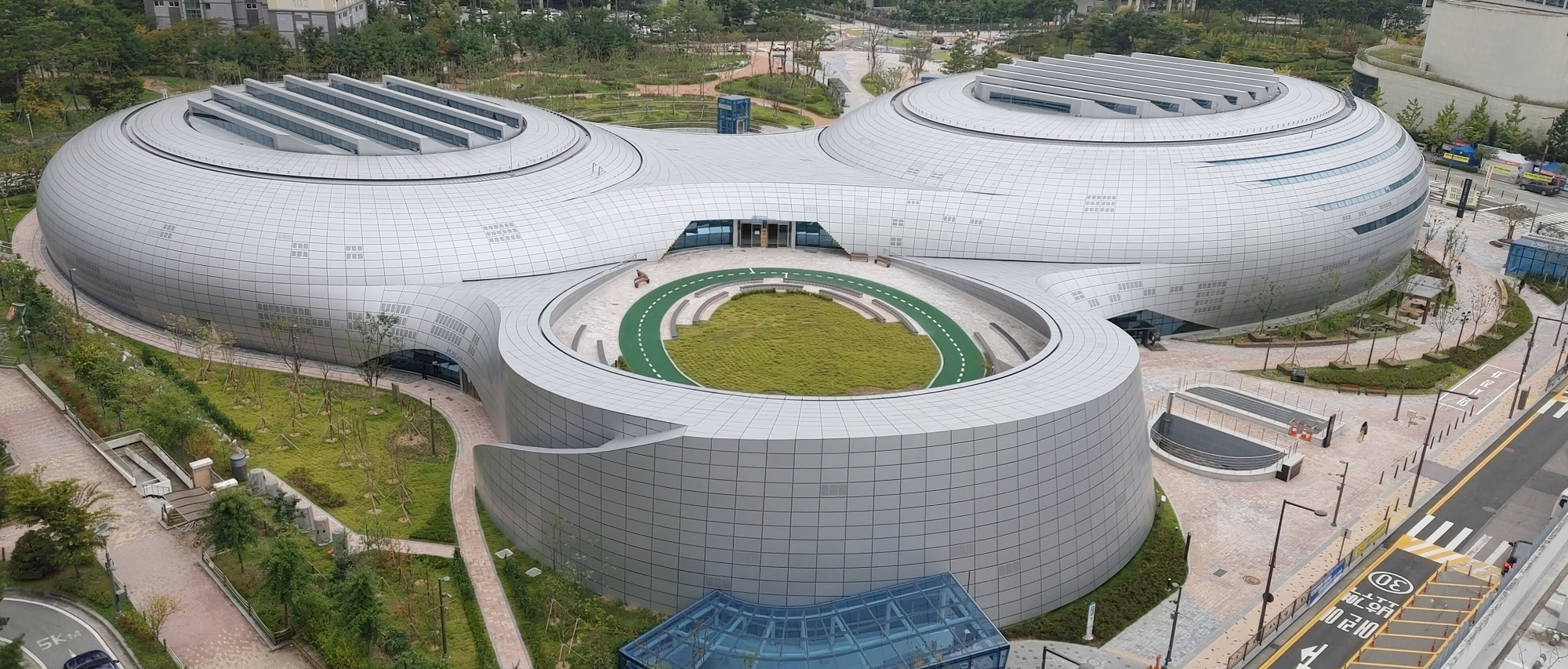

행정중심복합도시건설청
DYGTS Portfolio
| · 발주처 | 행정중심복합도시건설청 |
|---|---|
| · 외장패널시공 | (주)동양지티에스 |
| · 위 치 | 서울시 동작구 흑석동 1-3본지 외 9필지 |
| · 마 감 | 알루미늄 3T 곡면패널 (오픈 조인트) |
